Замена модуля Wi‑Fi в Dell Inspiron 11-3168
В этом руководстве показано, как заменить модуль Wi‑Fi в Dell Inspiron 11-3168. Примечание: имеется один небольшой винт, который может быть трудно захватить пальцами. Перед началом убедитесь, что адаптер питания ноутбука и аккумулятор отключены перед заменой любой детали или компонента.
Шаг 1
Перед началом обязательно выключите ноутбук и отключите его от сети.
Используя крестовую отвертку Phillips #00, выкрутите все девять винтов 7,5 мм из нижней крышки ноутбука.
Шаг 2
Снимите нижнюю крышку ноутбука, аккуратно поддев шов пластиковой лопаткой для разборки.
Шаг 3
Удалите один винт 7,5 мм, который фиксирует аккумулятор.
Шаг 4
Отсоедините кабель аккумулятора от разъёма на материнской плате, аккуратно потянув его в сторону аккумулятора.
Тяните параллельно аккумулятору, а не вверх.
Шаг 5
Снимите аккумулятор.
Шаг 6

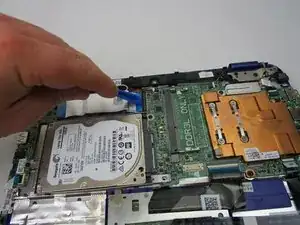

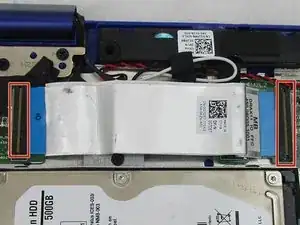

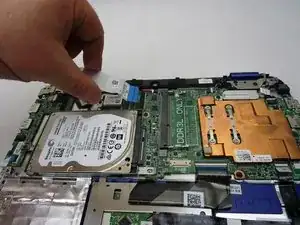

Используя инструмент для вскрытия или пальцы, освободите защёлки с обоих концов ленточного кабеля и поднимите его.
Шаг 7

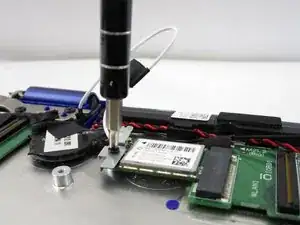

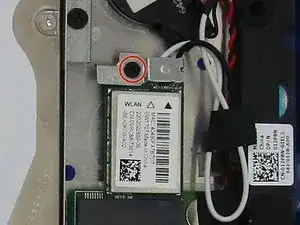

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винт, фиксирующий модуль Wi‑Fi.

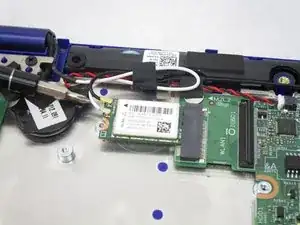

Снимите металлическую пластину, закрывающую разъёмы антенных кабелей.
Шаг 8

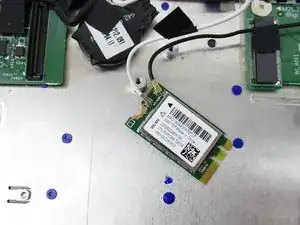

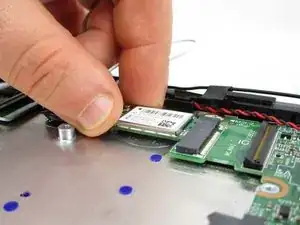

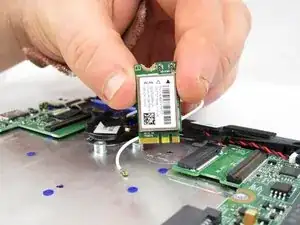

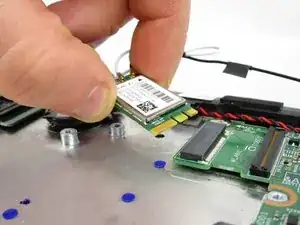

Чтобы извлечь модуль Wi‑Fi с материнской платы, сдвиньте его, освободив из разъёма.
Шаг 9

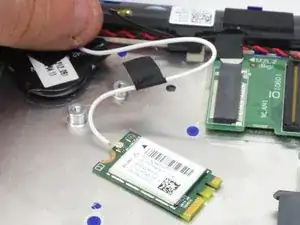

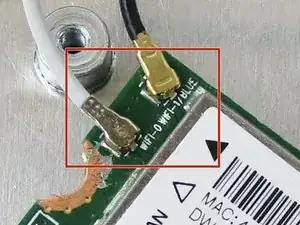

Отсоедините оба — чёрный и белый — провода от модуля Wi‑Fi.
Заключение
Для установки заменяемого модуля начните с шага 4 и продвигайтесь в обратном порядке до шага 1.
