Замена экрана Dell Inspiron 11-3168
В этом руководстве описано, как заменить ЖК-экран. При работе с экранами будьте осторожны с электрическими разрядами и примите меры, чтобы аккумулятор был отключён в течение некоторого времени перед выполнением этого руководства.
Инструменты
Шаг 1
Перед началом убедитесь, что ноутбук выключен и отключён от сети.
С помощью крестовой отвёртки Phillips #00 открутите все девять винтов 7,5 мм на нижней крышке ноутбука.
Шаг 2
Снимите нижнюю крышку ноутбука, аккуратно поддев по шву пластиковым инструментом для вскрытия.
Шаг 3
Удалите один винт 7,5 мм, фиксирующий аккумулятор на месте.
Шаг 4
Отключите кабель аккумулятора от гнезда на материнской плате, аккуратно потянув его в сторону аккумулятора.
Тяните параллельно аккумулятору, не вверх.
Шаг 5
Снимите аккумулятор.
Шаг 6
Аккуратно переверните ноутбук так, чтобы верхняя крышка была сверху.

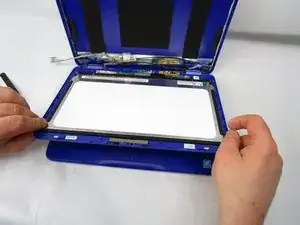

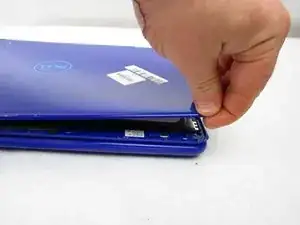

Снимите верхнюю крышку ноутбука, аккуратно поддев по шву пластиковым инструментом для вскрытия.
Шаг 7

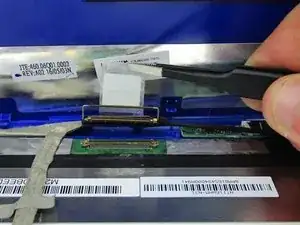

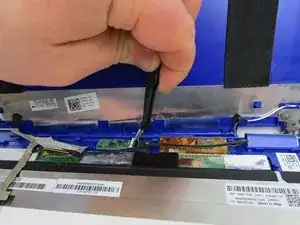

С помощью пинцета захватите ленту, удерживающую фиксатор кабеля дисплея.

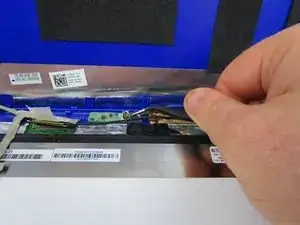

Осторожно отлепите ленту. Это освободит защёлку, которая фиксирует разъём кабеля дисплея.

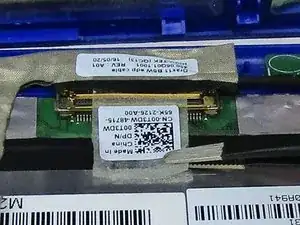

После освобождения извлеките кабель дисплея из разъёма.
Шаг 8

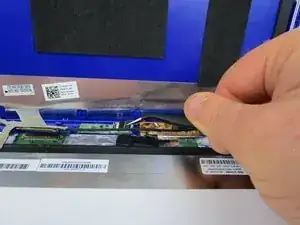

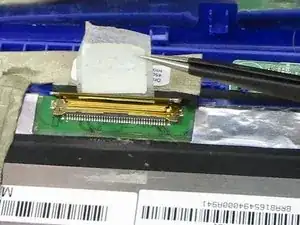

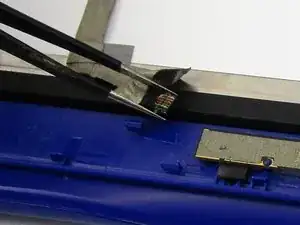

Найдите меньший ZIF-разъём. С помощью пинцета аккуратно поднимите чёрный язычок на разъёме, чтобы освободить ленточный кабель.
Шаг 9

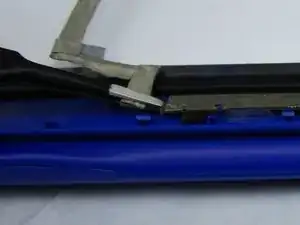

Отключите модуль веб-камеры, расположенный в верхней части монитора.
Шаг 10

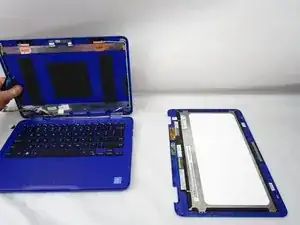

Поднимите и извлеките дисплей из верхней крышки.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
