Замена материнской платы Dell Inspiron 17R-5737

Перед попыткой извлечь аккумулятор убедитесь, что ноутбук выключен.

Переверните ноутбук так, чтобы аккумулятор был обращён к Вам.

Сдвиньте каждый фиксатор от аккумулятора, чтобы разблокировать его.

Поднимите аккумулятор вверх, чтобы извлечь его.

При извлечении аккумулятора продолжайте удерживать фиксаторы.

Отвинтите один винт 4.8 мм отверткой JIS #00.

Извлеките оптический привод.

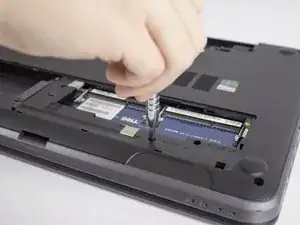

Отвинтите два винта 4.8 мм отверткой JIS #00.

Снимите панель доступа.

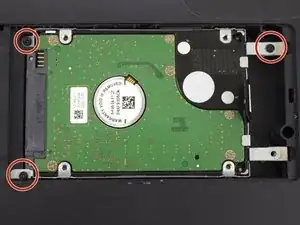

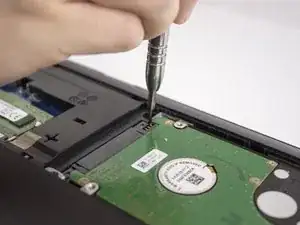

Отвинтите три винта 4.8 мм, крепящие жёсткий диск, отверткой JIS #00.

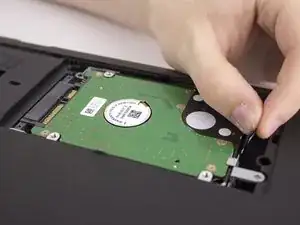

Сдвиньте жёсткий диск влево.

Сдвиньте жёсткий диск вправо и вверх.

Отодвиньте два зажима от оперативной памяти.

Поднимите модуль оперативной памяти и извлеките его.

Металлическая лопатка может поцарапать деликатные внутренние детали. Будьте особенно осторожны при снятии клавиатуры.

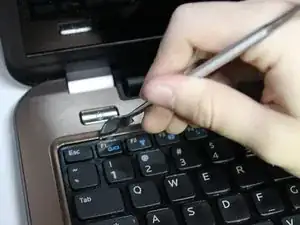

Используйте металлическую лопатку, чтобы ослабить основную рамку клавиатуры.

Следует использовать металлическую лопатку, а не пластиковую, так как пластик может сломаться.

Убедитесь, что лопатку введена под всей клавиатурой, а не только под клавишами.

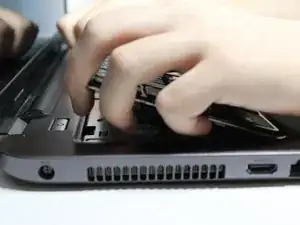

Медленно приподнимите клавиатуру.

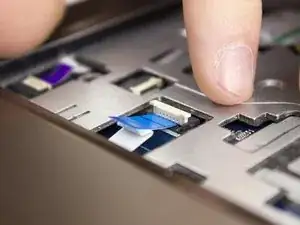

Поднимите фиксирующую планку, удерживающую ленточный кабель.

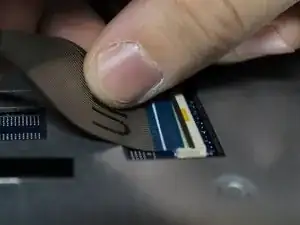

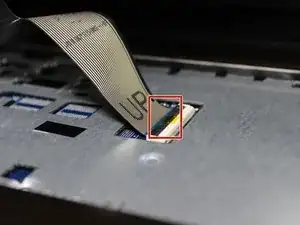

Белая линия на этом ленточном кабеле отмечает край зоны подключения. При сборке вставьте кабель в разъём до этой линии, затем закройте фиксирующую планку.

Снимите клавиатуру.

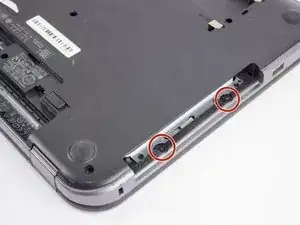

Отвинтите два винта 1.6 мм, расположенных под оптическим приводом, отверткой JIS #00.

Отвинтите оставшиеся девять винтов 4.8 мм на задней панели компьютера отверткой JIS #00.

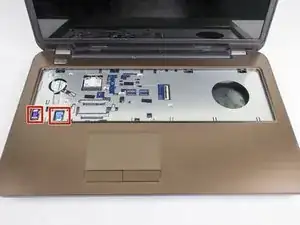

Отключите два видимых ленточных кабеля.

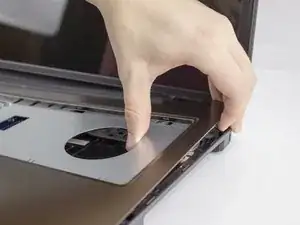

Снимите панель подладонной области.

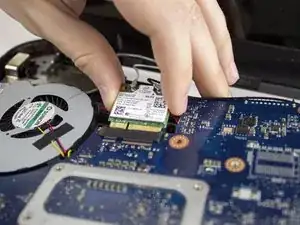

Извлеките модуль Wi‑Fi, потянув его вверх.

Отвинтите шесть винтов 4.8 мм отверткой JIS #00.

Отвинтите два винта 3.2 мм отверткой JIS #00.

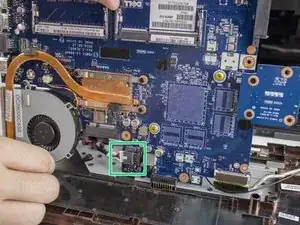

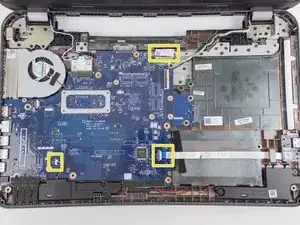

Отключите три кабеля с передней части материнской платы.

Медленно приподнимите материнскую плату, чтобы обнажить её нижнюю сторону.

Отсоедините ленточный кабель от тыльной стороны материнской платы.

Снимите материнскую плату.
