Замена экрана Dell Inspiron 17R-5737

Перед снятием аккумулятора убедитесь, что ноутбук выключен.

Переверните ноутбук так, чтобы аккумулятор был направлен к Вам.

Сдвиньте каждый фиксатор от аккумулятора, чтобы разблокировать его.

Поднимите аккумулятор вверх, чтобы снять его.

Продолжайте удерживать фиксаторы при снятии аккумулятора.

Выверните один винт 4.8 мм крестовой JIS #00.

Снимите оптический привод.

Выверните два винта 4.8 мм крестовой JIS #00.

Снимите панель доступа.

Выверните три винта 4.8 мм, крепящие жесткий диск, крестовой отверткой JIS #00.

Сдвиньте жесткий диск влево.

Сдвиньте жесткий диск вправо и вверх.

Отведите два зажима в стороны от модуля оперативной памяти.

Поднимите планку оперативной памяти и извлеките её.

Металлическая лопатка может поцарапать деликатные внутренние детали. Будьте особенно осторожны при снятии клавиатуры.

Используйте металлическую лопатку, чтобы ослабить основную рамку клавиатуры.

Металлическую лопатку следует использовать вместо пластиковой, так как пластиковая, вероятно, сломается.

Убедитесь, что лопатка проходит под всей клавиатурой, а не только под клавишами.

Медленно поднимите клавиатуру.

Поднимите фиксирующий язычок, удерживающий ленточный кабель.

Белая линия на этом ленточном кабеле отмечает край области соединения. При установке вставьте кабель в разъем до этой линии, затем закройте фиксирующий язычок.

Снимите клавиатуру.

Выверните два винта 1.6 мм, расположенные под оптическим приводом, крестовой отверткой JIS #00.

Выверните остальные девять винтов 4.8 мм на задней панели компьютера крестовой отверткой JIS #00.

Отключите два видимых ленточных кабеля.

Снимите панель под ладонями (palmrest).

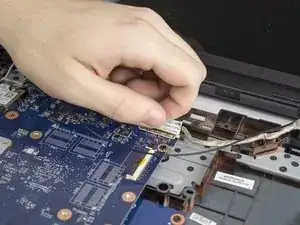

Отключите кабель дисплея в верхней правой части материнской платы.

При сборке убедитесь, что кабель проходит по канавке в корпусе.

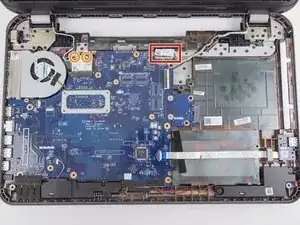

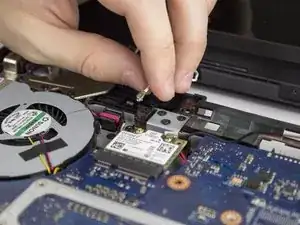

Снимите два антенных провода с Wi‑Fi модуля.

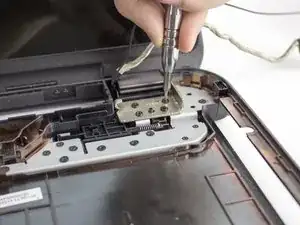

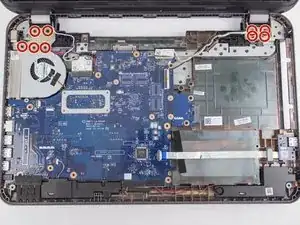

Выверните девять винтов 4.8 мм, крепящих петли. Справа четыре винта, слева пять, крестовой отверткой JIS #00.

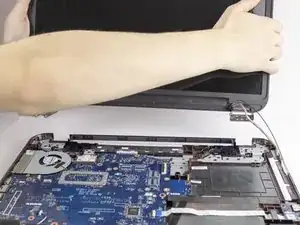

Отсоедините дисплейный блок от основания.

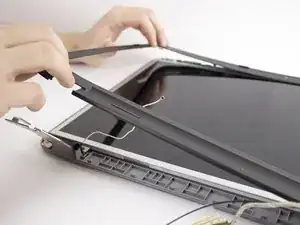

Отстегните рамку по краям.

Снимите рамку (безель).

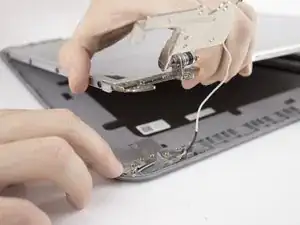

При повторной сборке убедитесь, что провода уложены внутри петель, чтобы они проходили по краям.

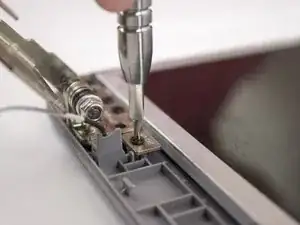

Выверните по одному винту 4.8 мм с каждой крышки петли крестовой отверткой JIS #00.

Не перетягивайте эти винты при повторной сборке, так как крышка петли тонкая и может сломаться.

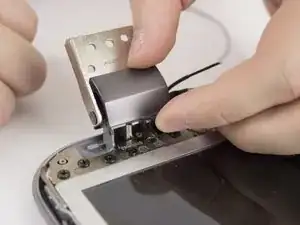

Снимите крышку петли.

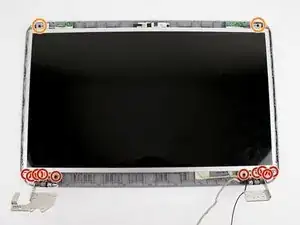

Выверните по пять винтов 4.8 мм с каждой петли крестовой отверткой JIS #00.

Выверните по одному винту 4.8 мм в верхней левой и верхней правой части экрана крестовой отверткой JIS #00.

Будьте осторожны, чтобы не повредить кабель дисплея при подъёме экрана!

Медленно поднимите экран от корпуса.

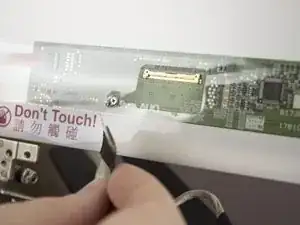

Отключите кабель дисплея от задней стороны экрана.

Убедитесь, что при сборке под экраном нет никаких кабелей.

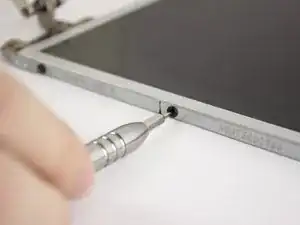

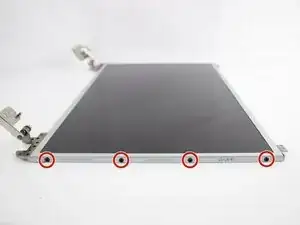

Выверните по четыре винта 3.2 мм с каждой направляющей крестовой отверткой JIS #00.

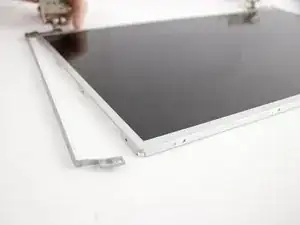

Снимите направляющие с экрана.
