Замена ЖК-экрана Dell Inspiron 5758

Переверните ноутбук серийным номером вверх. Вы должны увидеть защёлку для извлечения батареи.

Сдвиньте фиксатор батареи в направлении значка «разблокировать».

Вы услышите щелчок.

Поднимите и потяните извлеченную батарею, чтобы вынуть её.

Удалите один винт оптического привода 3 мм.

Удалите два винта 8 мм.

Подденьте и снимите крышку доступа.

Удалите один винт 3 мм.

Снимите кронштейн.

Отключите антенны.

Удалите беспроводную карту.

Отключите кабель жёсткого диска.

Используйте пластиковой лопатку или ноготь, чтобы отжать защёлку разъёма кабеля. После этого вы сможете отсоединить кабель.

Удалите четыре винта 8 мм.

Извлеките жёсткий диск.

Удалите два винта 3 мм под батареей.

Удалите три тонкие винта 2 мм под оптическим приводом.

Удалите десять винтов основания 8 мм.

Отключите кабель динамиков, сдвинув его вправо.

Нажмите на защёлки, чтобы ослабить клавиатуру.

Осторожно приподнимите клавиатуру и переверните её.

Отключите кабель клавиатуры и снимите клавиатуру.

Сдвиньте оптический привод DVD и извлеките его из ноутбука.

Удалите четыре винта 5 мм.

Отключите кабель-промежуточник оптического привода.

Отключите кабель кнопки питания.

Отключите кабель тачпада.

Осторожно подденьте и ослабьте нижнюю часть корпуса.

Снимите нижнюю крышку корпуса.

Удалите один винт 5 мм.

Поднимите плату и переверните её.

Отключите кабель.

Снимите плату аудио/USB.

Освободите кабель аудио/USB.

Удалите один винт материнской платы 3 мм.

Поднимите материнскую плату и осторожно отодвиньте её в сторону.

Отключите кабель разъёма питания (DC jack).

Удалите один винт 3 мм.

Снимите разъём питания.

Отделите ленту крепления антенных кабелей.

Освободите антенные кабели.

Удалите четыре винта правой петли 5 мм крестовой отвёрткой Phillips #00.

Удалите три винта левой петли 5 мм крестовой отвёрткой Phillips #00.

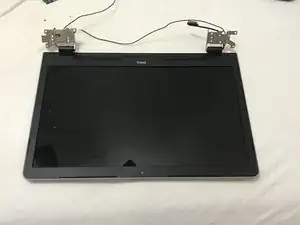

Осторожно откройте петли и снимите узел ЖК-дисплея.

Удалите один тонкий винт 2 мм крестовой отвёрткой Phillips #0.

Ослабьте кабель и снимите плату кнопки питания.

Нажмите вверх на тачпад, чтобы освободить его из корпуса.

Снимите тачпад.

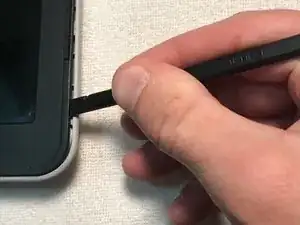

После того как вы сняли сборку ЖК-дисплея с подлокотника с тачпадом, используйте лопатка, чтобы отщелкнуть рамку ЖК через вырезы на внешнем краю рамки.

Для отщелкивания рамки может потребоваться некоторое усилие.

Когда вы снимете рамку ЖК, отложите её в сторону.

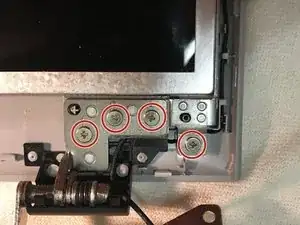

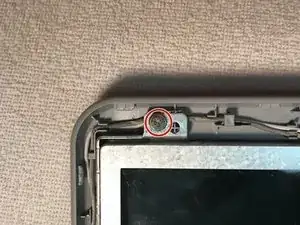

Удалите десять винтов экрана длиной 4,5 мм.

Один винт расположен в верхнем левом углу, один — в верхнем правом, четыре — в нижнем левом и четыре — в нижнем правом.

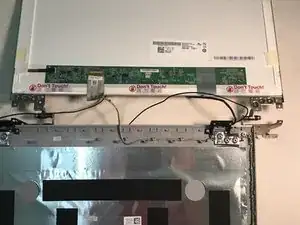

Поднимите ЖК-экран от сборки дисплея, переверните ЖК-экран и разместите экран лицевой стороной вниз.

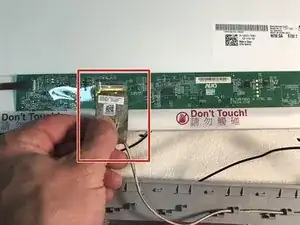

Отключите кабель ЖК.

Отложите сборку дисплея в сторону.

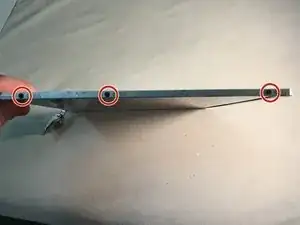

Снимите три винта длиной 3 мм, соединяющие каждую направляющую петли с ЖК-экраном.

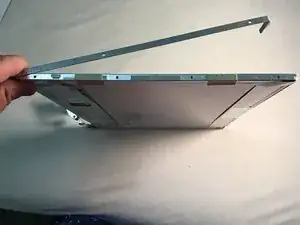

Снимите направляющие петель.

Есть две направляющие петель: одна на левом крае экрана и одна на правом крае.
