Замена динамиков Dell Inspiron 17R-5721

На нижней части внешнего корпуса ноутбука, справа и слева от аккумуляторной батареи, должны быть две пластиковые ползунковые защелки. Пальцами сдвиньте эти две защелки в противоположные стороны, к краям устройства.

Это механически освобождает аккумуляторную батарею из ее гнезда в задней части устройства.

Ногтями подденьте аккумуляторную батарею, отделяя ее от остальной части устройства, по физическому стыку между батареей и пластиковым корпусом ноутбука.

Для этого может потребоваться некоторое усилие.

Извлеките аккумулятор.

С помощью крестовой отвертки №000 ослабьте два винта в верхнем левом и верхнем правом углу сервисной панели.

Эти два подпружиненных винта ослабнут, но не отделятся от панели.

С помощью лопатки подденьте щель в пластике, открывшуюся после ослабления винтов.

Снимите сервисную панель.

С помощью крестовой отвертки №000 выкрутите три 5-мм винта, крепящие жесткий диск к ноутбуку.

Взявшись за левую часть жесткого диска, сдвиньте деталь влево и потяните вверх, извлекая ее из устройства.

Пальцами разведите металлические защелки, расположенные слева и справа от каждого модуля оперативной памяти, потянув их в стороны друг от друга.

Извлеките каждый модуль оперативной памяти из устройства, вынимая каждый из соответствующего слота.

Откройте ноутбук, чтобы получить доступ к клавиатуре.

С помощью пластиковой открывалки подденьте клавиатуру, отделяя ее от узла palmrest, в области пластиковых защелок, расположенных вдоль верхнего края клавиатуры.

После того как клавиатура освобождена от palmrest, переверните ее.

Отсоедините шлейф, соединяющий клавиатуру с материнской платой.

Снимите клавиатуру.

На нижней части ноутбука используйте крестовую отвертку, чтобы выкрутить в общей сложности девять 5-мм винтов из следующих мест:

Четыре винта по углам нижней панели ноутбука

Два винта внутри отсека аккумулятора

Один винт слева от жесткого диска

Два винта, расположенные ниже оперативной памяти

Пальцами отсоедините два шлейфа palmrest, расположенные в нижнем левом углу слота интегрированной клавиатуры.

Используйте металлическую лопатку в правом нижнем углу лицевой панели palmrest, чтобы поддеть пластиковый корпус и отделить palmrest от нижней пластиковой части корпуса ноутбука.

Как только лопатка окажется между двумя половинками корпуса, проведите ею по правому, нижнему и левему краям palmrest, поддевая верхнюю часть от нижней примерно через каждые полдюйма.

Снимите узел palmrest.

Отсоедините два антенных кабеля, подключенные к модулю WLAN.

Используйте крестовую отвертку, чтобы выкрутить один 3-мм винт, крепящий модуль WLAN к ноутбуку.

Снимите модуль WLAN.

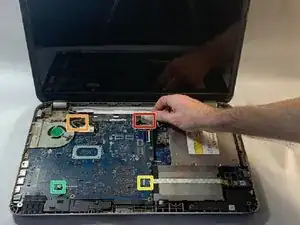

Вручную отсоедините четыре шлейфа, подключенные к материнской плате, в следующих местах:

В верхнем правом углу

В верхнем левом углу, под модулем WLAN

В нижнем правом углу

В нижнем левом углу, подключенный к динамикам

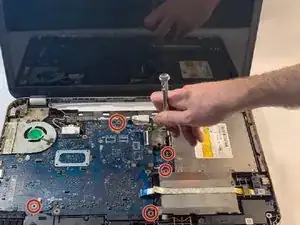

С помощью крестовой отвертки выкрутите в общей сложности пять винтов (два 3мм, пять 5мм) из мест, отмеченных на изображении.

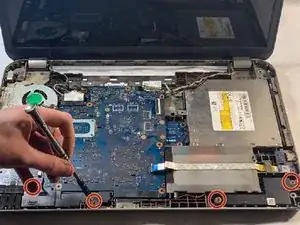

С помощью крестовой отвертки выкрутите четыре широких винта (головка 2мм), удерживающих левый и правый динамики на месте.

Несмотря на то, что головки этих винтов шире большинства других в устройстве, бита №000 все так же подойдет для их выкручивания.

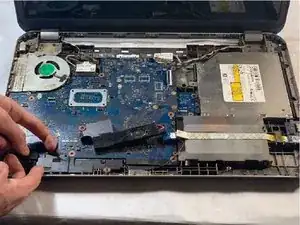

Снимите оба динамика, левый и правый, вручную.

Будьте осторожны, чтобы не разъединить их, так как они соединены с помощью неразъемного кабеля.
