Замена вентиляторов охлаждения Dell Inspiron 17R-5737

Ноутбуки

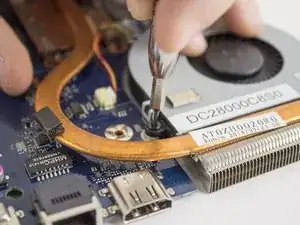

В этом руководстве показано, как заменить вентилятор охлаждения в Dell Inspiron 17R-5737. Вентилятор часто меняют при проблемах с перегревом компьютера, что может привести к дополнительным проблемам, таким как самопроизвольные выключения. Для замены вентилятора охлаждения необходимо предварительно разобрать большую часть ноутбука.

Шаг 1

Перед снятием аккумулятора убедитесь, что ноутбук выключен.

Переверните ноутбук так, чтобы аккумулятор был обращён к вам.

Шаг 2

Сдвиньте каждую защёлку от аккумулятора, чтобы разблокировать его.

Шаг 3

Поднимите аккумулятор вверх, чтобы извлечь его.

При снятии аккумулятора удерживайте защёлки.

Шаг 4

Удалите один винт 4,8 мм отвёрткой JIS #00.

Достаньте оптический привод.

Шаг 5

Удалите два винта 4,8 мм отвёрткой JIS #00.

Снимите панель доступа.

Шаг 6

Удалите три винта 4,8 мм, крепящие жёсткий диск, отвёрткой JIS #00.

Сдвиньте жёсткий диск влево.

Сдвиньте жёсткий диск вправо и вверх.

Шаг 7

Отодвиньте две защёлки от модуля оперативной памяти.

Поднимите модуль оперативной памяти и извлеките его.

Шаг 8

Металлическая лопатка может поцарапать нежные внутренние детали. Будьте особенно осторожны при снятии клавиатуры.

Используйте металлическую лопаточку, чтобы ослабить основную рамку клавиатуры.

Металлическая лопатка предпочтительнее пластиковой, так как пластик может сломаться.

Убедитесь, что лопатка подведена под всю клавиатуру, а не только под клавиши.

Шаг 9

Медленно поднимите клавиатуру.

Поднимите фиксирующий язычок, удерживающий ленточный кабель.

Белая линия на этом ленточном кабеле отмечает границу области соединения. Для повторной установки вставьте кабель в разъём до этой линии, затем закройте фиксирующий язычок.

Снимите клавиатуру.
