Замена системной платы HP Chromebox J5N50UT

Перед снятием нижней крышки убедитесь, что компьютер выключен, и что все внешние устройства отключены. Если вы не уверены, выключен ли компьютер или находится в режиме гибернации, включите компьютер, затем выключите его через операционную систему.

Разместите устройство вверх дном на ровной поверхности так, чтобы порты USB были обращены к вам.

Используя металлическую лопатку, приподнимите и снимите 4 резиновые «ножки» с каждого угла.

Отверткой Phillips снимите четыре винта Phillips M2.5×4.0, которые крепят нижнюю крышку к компьютеру. На этом шаге полезно использовать магнитный коврик, чтобы не потерять винты.

Вставьте плоский конец металлической лопатки под нижнюю крышку рядом с портами USB, затем отожмите нижнюю крышку и снимите её с компьютера.

Поднимите два куска майларовой ленты с кронштейна.

Отверткой Phillips #1 снимите четыре винта Phillips M2.5×4.0, которые удерживают экранирующий щит.

Вставьте лопатку в зазор между нижним щитом и портами и аккуратно приподнимите, чтобы снять щит.

Отключите белый и чёрный антенные кабели от модуля.

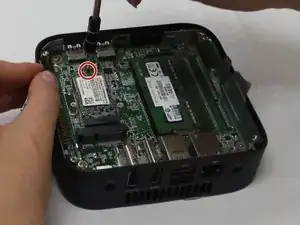

Отверткой Phillips #1 снимите винт M2.0×3.0 в верхнем левом углу модуля.

После удаления винта модуль откинется вверх.

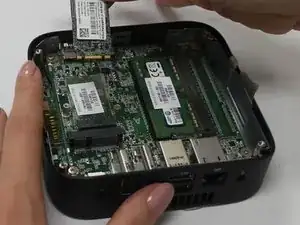

Снимите WLAN-модуль, вытащив его под углом от разъёма.

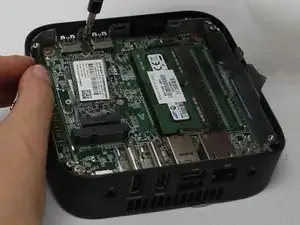

Снимите винт Phillips M2.0×3.0.

Жёсткий диск приподнимется после удаления винта.

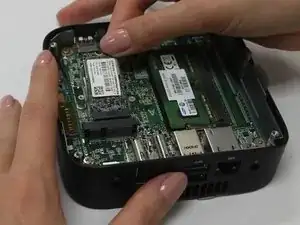

Вытащите жёсткий диск под углом, чтобы извлечь его из посадочного места.

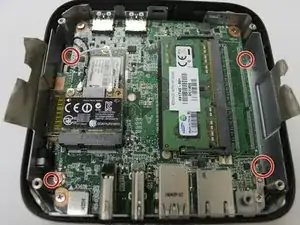

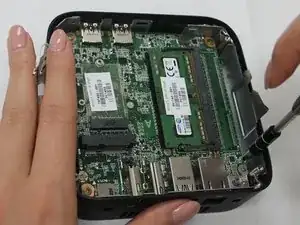

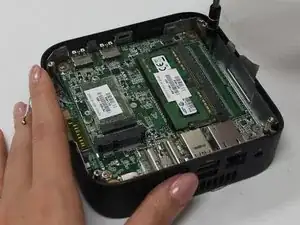

Отверткой Phillips #1 снимите четыре винта Phillips M2.5×4.0, которые крепят системную плату к компьютеру.

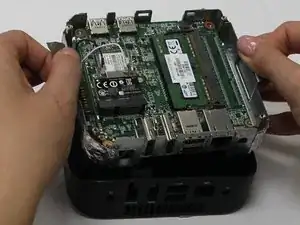

Используйте майларовую ленту, чтобы приподнять системную плату и извлечь её из компьютера.
