Замена материнской платы Asus UL80VT
Материнская плата — главный центр управления вашего устройства, где выполняется обработка данных. Если материнская плата повреждена, её необходимо заменить. В этом руководстве показано, как заменить материнскую плату.
Шаг 1
Переверните ноутбук так, чтобы была видна задняя панель.
Шаг 2
Найдите два сдвижных замка под аккумулятором. Сдвиньте их наружу в сторону символа «разблокировано». Должна появиться красная метка, указывающая, что аккумулятор разблокирован и готов к снятию.
Шаг 3
Теперь можно снять аккумулятор, продолжая удерживать правый замок аккумулятора в положении «разблокировано».
Шаг 4

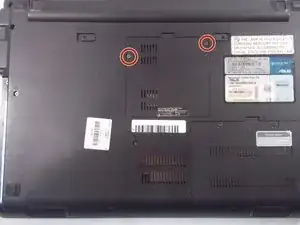

Переверните компьютер и отвинтите два винта 5 мм крестовой отвёрткой Phillips #0.
Поднимите крышку корпуса и снимите её с устройства.
Шаг 5
Сдвиньте жёсткий диск от разъёма SATA и извлеките диск из устройства.
Шаг 6
Переверните компьютер и отвинтите два винта 5 мм крестовой отвёрткой Phillips #0.
Шаг 7

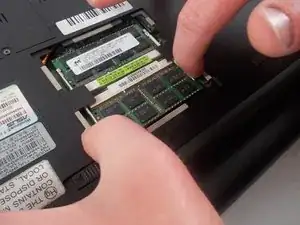

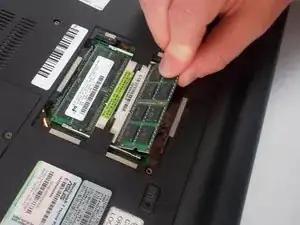

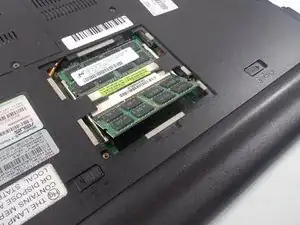

Оттяните защёлки в сторону корпуса. Модули оперативной памяти приподнимутся и их можно безопасно извлечь.
Шаг 8
Откройте ноутбук так, чтобы получить доступ к клавиатуре.

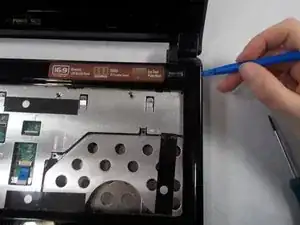

Вставьте пластиковый медиатор и аккуратно подденьте, затем оттяните, чтобы отсоединить клавиатуру от корпуса.
Шаг 9
Поднимите клавиатуру и отсоедините кабели ZIF-разъёмов.
Снимите клавиатуру с устройства.
Шаг 10

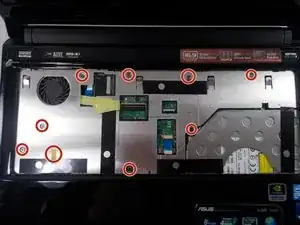

Удалите девять винтов 5 мм крестовой отвёрткой Phillips #0.
Шаг 11

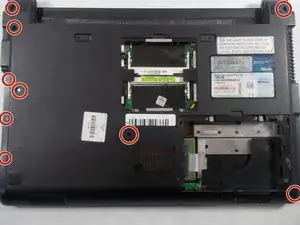

Переверните ноутбук и удалите девять винтов 5 мм крестовой отвёрткой Phillips #0.
Шаг 12

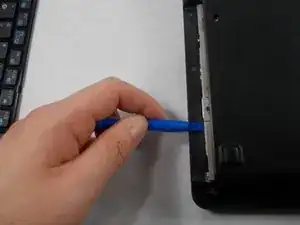

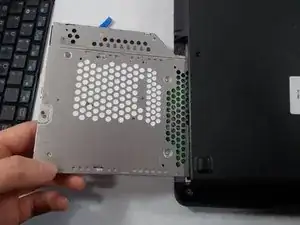

Используйте инструмент iFixit для вскрытия, чтобы извлечь оптический привод слева от ноутбука.
Шаг 13
Тем же инструментом снимите пластиковую верхнюю панель ноутбука.
Шаг 14

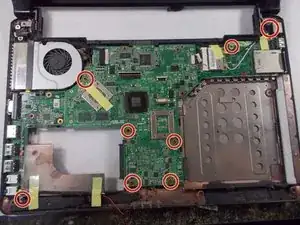

Удалите восемь винтов 3 мм крестовой отвёрткой Phillips #0.
Поднимите материнскую плату и отсоедините все провода, соединяющие её с остальными компонентами компьютера.
Шаг 15

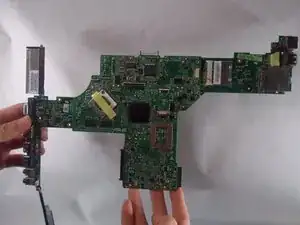

Выньте материнскую плату из ноутбука и удалите её из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
