Замена материнской платы Asus UL80J

Разместите ноутбук лицевой стороной вниз, батареей вверх.

Сдвиньте кнопку разблокировки вправо.

Сдвиньте кнопку, отмеченную стрелкой, влево. Батарея должна отщелкнуться. Отодвиньте батарею от корпуса ноутбука, чтобы снять её.

Вставьте пластиковый инструмент для открывания или плоскую отвёртку между корпусом ноутбука и клавиатурой.

Осторожно подденьте клавиатуру. Это позволит отщёлкнуть клавиатуру.

Используйте старую пластиковую карту или аналогичный плоский предмет, чтобы не дать клавиатуре защёлкнуться обратно, аккуратно проходя по периметру клавиатуры.

Звуки отщёлкивания являются нормальными.

Продолжайте отщёлкивать клавиатуру по периметру. После того как клавиатура отщёлкнута, будьте осторожны и не извлекайте её сразу, так как в нижней части всё ещё находится ленточный кабель, соединяющий клавиатуру с остальной частью компьютера.

Медленно поднимите клавиатуру и при необходимости используйте фонарик, чтобы найти ленточный кабель внизу. Поднимите защёлку ZIF-коннектора перед тем, как вытащить ленточный кабель.

Снимите ленту с ленточного кабеля при необходимости и удалите клавиатуру.

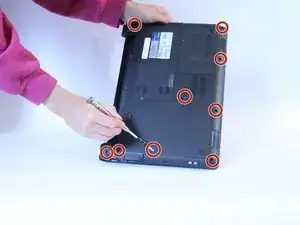

После снятия клавиатуры выкрутите девять винтов длиной 6 мм на задней стороне ноутбука.

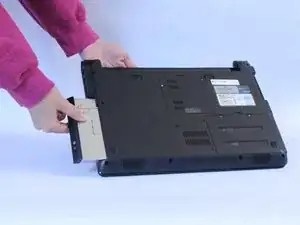

Извлеките оптический привод (CD-привод) из ноутбука.

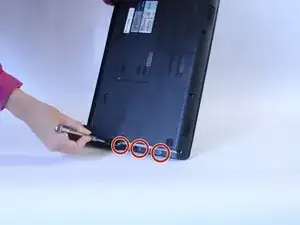

Три винта 3 мм будут находиться под местом, где был CD-привод. Снимите их, чтобы получить доступ к передней крышке.

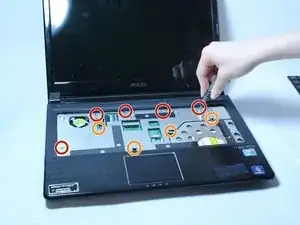

Снимите пять винтов 8 мм с алюминиевой крышки под местом, где была клавиатура.

Снимите оставшиеся четыре винта 5 мм.

Для замены этого винта потребуется открутить винт, из-за чего гарантия на ваш компьютер может быть аннулирована.

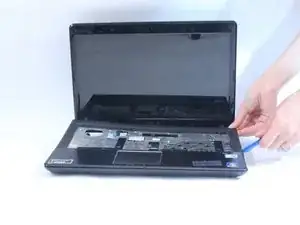

Используя пластиковый инструмент для открывания, аккуратно подденьте переднюю крышку.

Будьте осторожны с пластиковым инструментом, так как можно сломать крышку в тонких местах.

После снятия передней крышки материнская плата должна быть открыта, вместе с двумя платами портов.

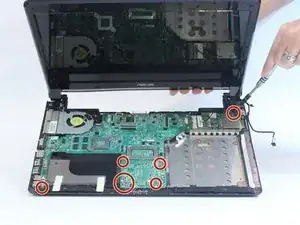

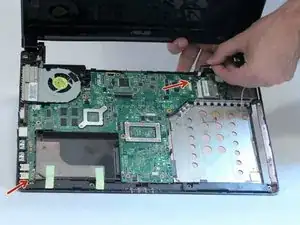

Снимите семь винтов 3 мм, удерживающих материнскую плату и платы портов в каркасе ноутбука, а также две жгутовые проводки, указанные красными стрелками.

Теперь вы можете поднять материнскую плату из каркаса, одновременно отключая провода на нижней стороне.

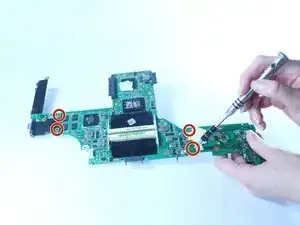

Снимите четыре винта 3 мм и отсоедините красный и чёрный провод от материнской платы.

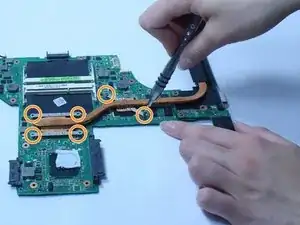

Открутите шесть винтов 5 мм, чтобы отсоединить медную тепловую трубку.

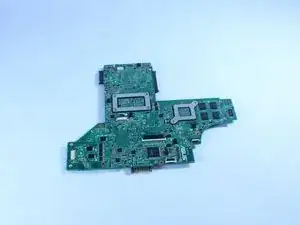

После удаления этих элементов материнская плата может быть заменена.
