Замена Wi‑Fi карты Asus UL80J

Положите ноутбук лицевой стороной вниз, батарея должна быть сверху.

Сдвиньте кнопку разблокировки вправо.

Сдвиньте кнопку, отмеченную стрелкой, влево. Батарея должна отщёлкнуться. Сдвиньте батарею от корпуса ноутбука, чтобы снять её.

Вставьте пластиковый инструмент для открывания или плоскую отвёртку между корпусом ноутбука и клавиатурой.

Осторожно приподнимите клавиатуру. Это позволит вам отщёлкнуть крепления клавиатуры.

Используйте старую пластиковую карту или похожий плоский предмет, чтобы не дать клавиатуре защёлкнуться обратно, аккуратно продвигаясь по периметру клавиатуры.

Щелчки при отщёлкивании — нормальны.

Продолжайте отщёлкивать клавиатуру по периметру. После того как клавиатура отщёлкнута, будьте осторожны и не вытаскивайте её сразу: снизу всё ещё находится шлейф, соединяющий клавиатуру с остальными компонентами.

Медленно приподнимите клавиатуру и используйте фонарик при необходимости, чтобы найти шлейф внизу. Поднимите язычок ZIF‑разъёма перед тем, как вытянуть шлейф.

Снимите клейкую ленту со шлейфа, если это необходимо, и удалите клавиатуру.

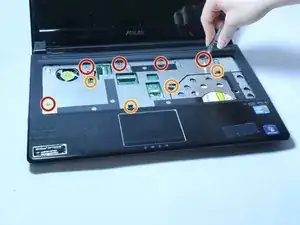

После удаления клавиатуры и батареи выкрутите пять винтов 8 мм с алюминиевой панели под клавиатурой.

Удалите четыре винта 5 мм.

WARNING: Для замены этого элемента необходимо выкрутить винт, который аннулирует гарантию на ваш компьютер.

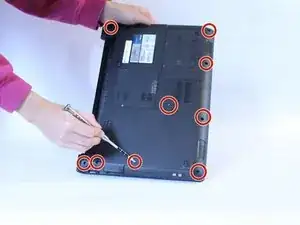

Открутите эти девять винтов 6 мм на задней крышке — они крепят пластиковую крышку сверху.

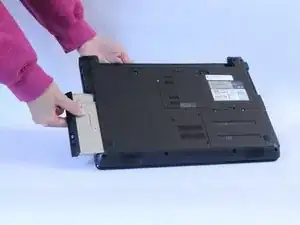

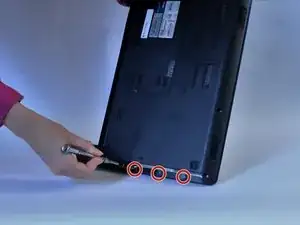

После того как эти винты извлечены, выньте привод CD из корпуса, так как под ним находятся три винта 3 мм, которые нужно удалить перед снятием пластиковой крышки.

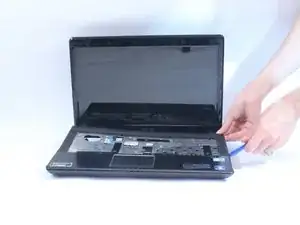

Вынув привод CD, используйте пластиковый инструмент для открывания, чтобы снять пластиковую крышку с основания ноутбука. На портах по бокам может быть липкая лента — это нормально, придётся приложить усилие, чтобы оторвать ленту от портов.

WARNING: Будьте осторожны с пластиковым инструментом для открывания — можно сломать пластик в более тонких участках крышки.

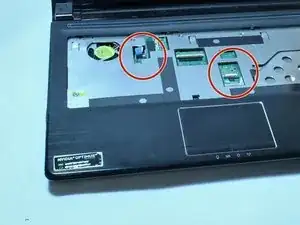

Перед снятием пластиковой крышки потребуется отключить два шлейфа, их расположение указано красными стрелками. Осторожно приподнимите крышку, чтобы открыть доступ к материнской плате и компонентам.

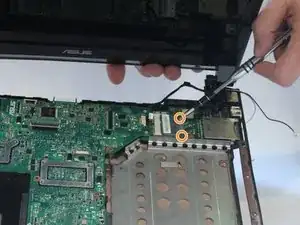

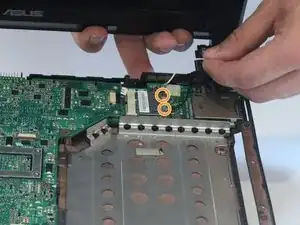

Wi‑Fi карта расположена в верхнем правом углу. Отключите чёрный и белый провода. Она крепится двумя винтами 3 мм. Удалите эти винты, чтобы вынуть Wi‑Fi карту.
