Замена оптического привода ASUS UX50V-RX05

Перед началом убедитесь, что устройство выключено и аккумулятор вынут.

Используйте инструмент для поддевания из пластика, чтобы приподнять пять защёлок в верхней части клавиатуры.

Поднимите клавиатуру достаточно, чтобы открыть два ленточных разъёма (шлейф ЖК-дисплея и ленточный кабель).

Используйте пластиковый инструмент для поддевания, чтобы отжать по одному чёрному зажиму с каждой стороны подключаемых кабелей.

Снимите кабель после отжима двух чёрных зажимов.

Выдавите каждый конец чёрного зажима пластиковым инструментом или нейлоновым лопаткой, чтобы снять ленточный кабель.

Снимите кабель после выдавливания обоих чёрных зажимов.

Снимите клавиатуру.

Удалите тринадцать винтов J0 длиной 5 мм с нижней части ноутбука.

Сняв клавиатуру, используйте лопаточку, чтобы поддеть по периметру корпуса ноутбука, пока он не отщёлкнется.

Используйте лопаточку, чтобы отключить два кабеля от корпуса, нажав на язычки по обеим сторонам разъёма.

После отключения предыдущих двух кабелей можно приступать к отключению чёрного кабеля.

Используйте пальцы, чтобы поднять прозрачный язычок, или лопаточку, чтобы выжать обе стороны разъёма.

Аккуратно приподнимите и снимите пластиковую крышку, чтобы не повредить ничего.

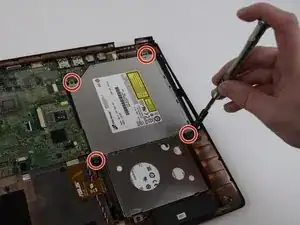

Удалите четыре винта J0 длиной 5 мм, окружающих оптический привод.

Выньте оптический привод, потянув его наружу и от разъёма.
