Замена жесткого диска ASUS UX50V-RX05

Перед началом убедитесь, что устройство выключено и батарея вынута.

Используйте пластиковый инструмент для поддевания, чтобы приподнять пять защелок в верхней части клавиатуры.

Поднимите клавиатуру настолько, чтобы обнажить два ленточных разъема (гибкий кабель экрана и гибкую ленту).

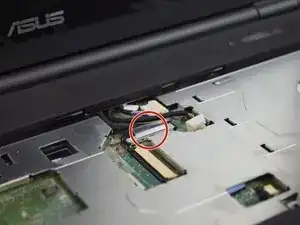

Используйте пластиковый инструмент для поддевания, чтобы отжать по одному черному фиксатору с каждой стороны подключаемых шлейфов.

Снимите кабель после отжатия двух черных фиксаторо́в.

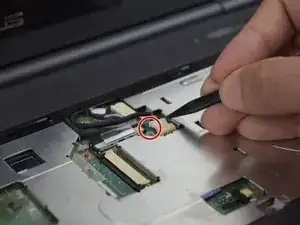

Выдавите каждый конец черного фиксатора пластиковым инструментом или нейлоновым лопаткой, чтобы отсоединить ленточный кабель.

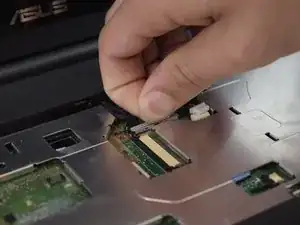

Снимите кабель после отжатия обоих черных фиксаторов.

Снимите клавиатуру.

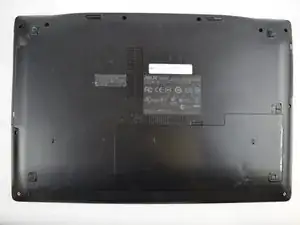

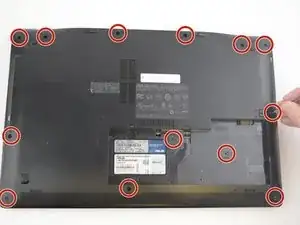

Удалите тринадцать винтов J0 длиной 5 мм с задней панели ноутбука.

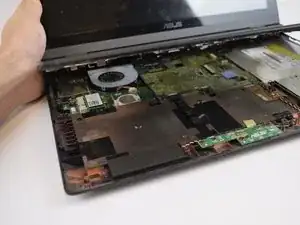

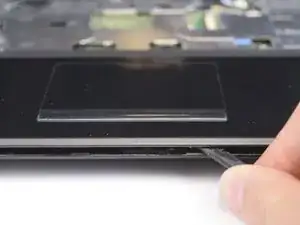

После снятия клавиатуры используйте лопатку, чтобы поддеть по краю корпуса ноутбука, пока он полностью не отделится.

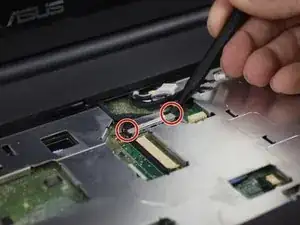

Используйте лопатку, чтобы отключить два кабеля от корпуса, нажав на защелки по обеим сторонам разъема.

После отключения двух предыдущих кабелей можно переходить к отключению черного кабеля.

Потяните за прозрачную вкладку пальцами или используйте лопатку, чтобы выдавить обе стороны разъема.

Осторожно поднимите и снимите пластиковую крышку, чтобы не повредить компоненты.

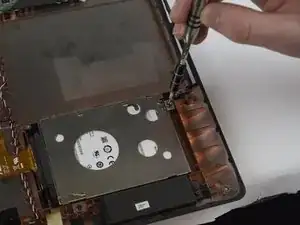

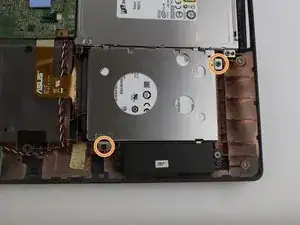

С помощью отвертки с битой JO открутите два винта Phillips длиной 5 мм и диаметром 4 мм, крепящих жесткий диск.

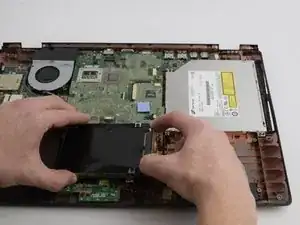

Переверните жесткий диск, не поднимая его.

Отсоедините кабель, оттянув его от жесткого диска пальцами.

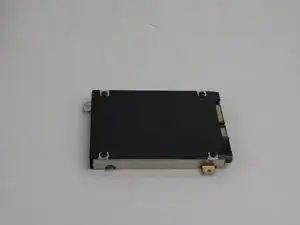

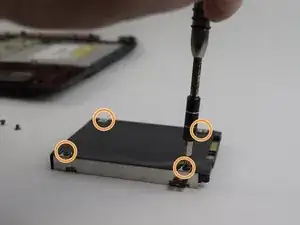

Открутите четыре черных винта с жесткого диска и вы slide его наружу.
