Замена материнской платы ASUS UX50V-RX05

Перед началом убедитесь, что устройство выключено и аккумулятор вынут.

Используйте инструмент для поддевания из пластика, чтобы приподнять пять защёлок в верхней части клавиатуры.

Приподнимите клавиатуру так, чтобы открылись два ленточных разъёма (флекс-кабель дисплея и гибкая плёнка).

Используйте инструмент для поддевания из пластика, чтобы отодвинуть по два чёрных фиксатора с каждой стороны соединительных кабелей.

Снимите кабель после оттеснения двух чёрных фиксаторов.

Выдавите каждый конец чёрного фиксатора с помощью пластикового инструмента или нейлоновой лопатки, чтобы отсоединить ленточный кабель.

Снимите кабель после выдавливания обоих чёрных фиксаторов.

Снимите клавиатуру.

Удалите тринадцать винтов J0 длиной 5 мм с задней стороны ноутбука.

После снятия клавиатуры используйте лопатку, чтобы поддеть край корпуса ноутбука, пока он не освободится.

Используйте лопатку, чтобы отсоединить два кабеля от корпуса, нажав на язычки по обеим сторонам разъёма.

После отсоединения предыдущих двух кабелей можно переходить к отсоединению чёрного кабеля.

Потяните за прозрачный язычок пальцами или используйте лопатку, чтобы выдавить обе стороны разъёма.

Аккуратно поднимите и снимите пластиковую крышку, чтобы не повредить детали.

Удалите четыре винта J0 длиной 5 мм, окружающие оптический привод.

Выньте оптический привод, потянув его наружу и от разъёма.

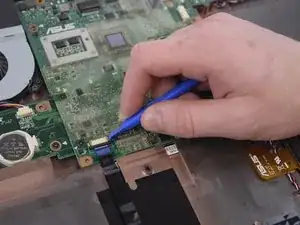

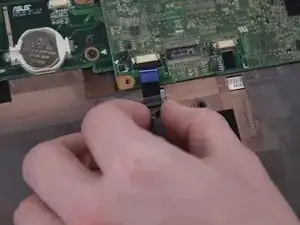

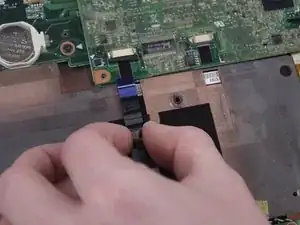

Используйте пластиковый инструмент для поддевания, чтобы отсоединить синий кабель от материнской платы.

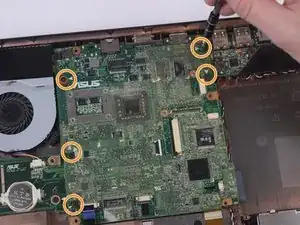

Удалите пять винтов с крестообразным шлицем длиной 5 мм и диаметром 4 мм, на которые указывают белые стрелки, используя отвертку.

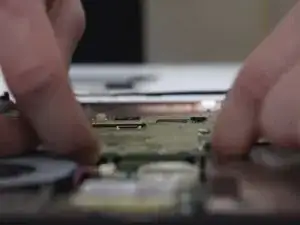

Подденьте материнскую плату пальцами, просунув руку под плату и приподняв её.

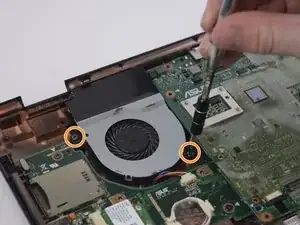

Удалите два винта с крестообразным шлицем длиной 5 мм и диаметром 4 мм с вентилятора с помощью отвертки.

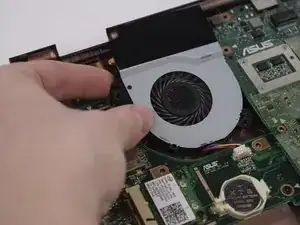

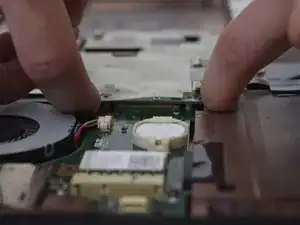

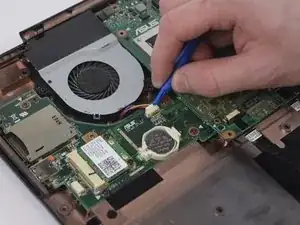

С помощью лопатки аккуратно отсоедините белый разъём и выньте вентилятор из корпуса.

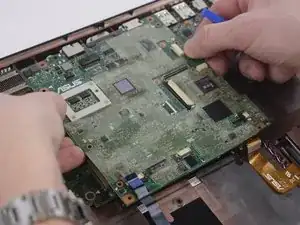

Медленно поднимите материнскую плату к себе, осторожно, чтобы не вырвать кабели внизу.

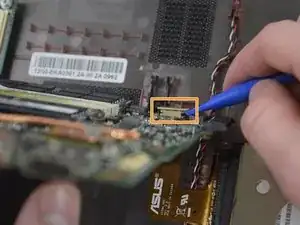

С помощью лопатки отсоедините разъём в нижней части материнской платы.

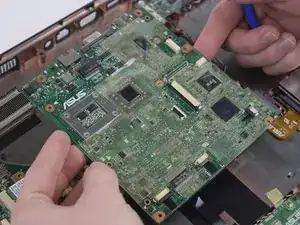

Извлеките материнскую плату из корпуса.
