Замена материнской платы Asus U56E-BBL6

Перед началом замен убедитесь, что ноутбук отключён от питания.

Найдите фиксирующие защёлки батареи в правом верхнем и левом верхнем углах.

Нажмите защёлки внутрь, чтобы сдвинуть их друг к другу.

Вытащите батарею наружу, чтобы извлечь её.

Используя крестовую отвёртку Phillips #00, удалите винты.

Поднимите заднюю панель и снимите её с корпуса.

Открыв отсек, найдите модули оперативной памяти.

Устройство оснащено двумя планками оперативной памяти.

Осторожно сдвиньте металлические фиксаторы, чтобы освободить и извлечь планку памяти.

Повторите предыдущий шаг, чтобы извлечь вторую планку оперативной памяти.

Используя крестовую отвёртку Phillips #00, снимите четыре винта.

Используя крестовую отвёртку Phillips #00, удалите винты.

Используйте пластиковый инструмент для раскрытия по всему краю.

Отделите корпус от клавиатуры.

Для этого шага убедитесь, что ноутбук лежит лицевой стороной вверх.

Осторожно приподнимите клавиатуру от основания ноутбука.

Будьте внимательны с ленточными кабелями, соединяющими клавиатуру.

Осторожно извлеките ленточные кабели из их разъёмов.

Используя обе руки, отведите клавиатуру назад и извлеките её полностью, полностью отделив от ноутбука.

С помощью пластикового инструмента для вскрытия отделите оптический привод от рамы ноутбука.

Осторожно опирайте пластиковый инструмент о раму, а не о материнскую плату, чтобы не повредить её.

Удалите оптический привод, выдвинув его из корпуса.

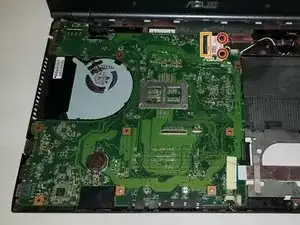

Используя крестовую отвёртку Phillips #00, снимите три винта.

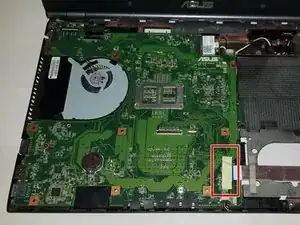

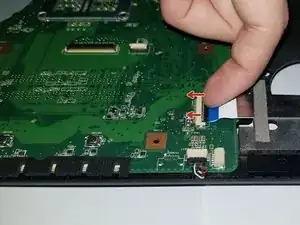

Поднимите разъём ленточного кабеля в правом нижнем углу.

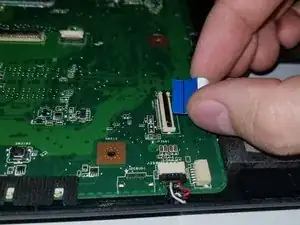

Осторожно отведите кабель от соединения.

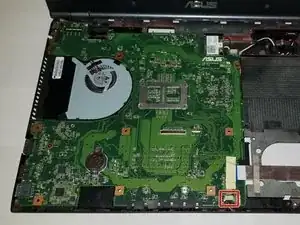

Снимите четырёхконтактное соединение в правом нижнем углу материнской платы.

Используя крестовую отвёртку Phillips #0, удалите два винта.

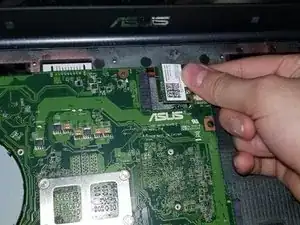

Удерживая плату крепко двумя пальцами, потяните наружу, отсоединив её от контактов.

Повторите предыдущий шаг и снимите два проводных соединения рядом с платой.

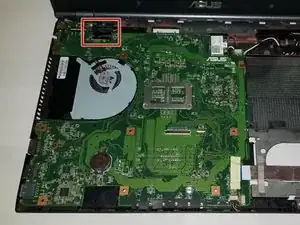

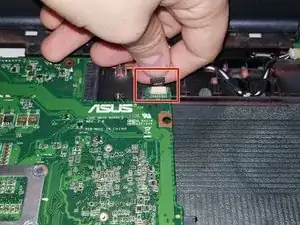

Отсоедините кабель в верхнем левом углу материнской платы.

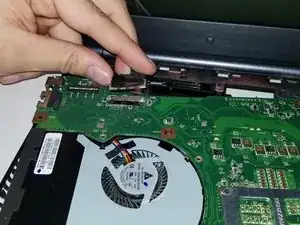

Этот кабель зафиксирован магнитным соединением. При отсоединении поднимайте его вверх и в сторону.

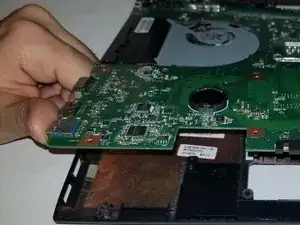

Используя обе руки, поднимите материнскую плату вверх и извлеките её из корпуса.
