Замена Wi‑Fi модуля ASUS U52F-BBG6

Переверните ноутбук задней стороной вверх.

Сдвиньте правый защёлку, чтобы разблокировать, затем одновременно сдвиньте левый защёлку наружу и вытащите аккумулятор.

Открутите все двенадцать винтов Phillips 3 мм отверткой J1.

Открутите два винта Phillips 3 мм на чёрной панели с помощью отвертки PH0.

Поднимите чёрную панель вверх, вставив ноготь в предусмотренное для этого отверстие.

В отсеке оперативной памяти и жёсткого диска открутите четыре винта Phillips 3 мм отверткой J1.

Осторожно извлеките жёсткий диск.

Открутите шесть винтов Phillips 3 мм в отсеке оперативной памяти и жёсткого диска отверткой J1.

Вытащите привод CD, тянув его наружу левой рукой.

Вставьте и аккуратно прокрутите плоскую металлическую лопатку между узлом клавиатуры и нижней пластиковой крышкой, чтобы образовался небольшой зазор.

Затем зафиксируйте металлическую лопатку в зазоре и продолжайте вращать и поддевать плоскую металлическую лопатку вдоль всей клавиатуры.

Будьте осторожны, чтобы не повредить внутренние компоненты металлической лопаткой. По возможности используйте обычную чёрную нейлоновую лопатку, особенно рядом с аккумуляторами или чувствительными компонентами.

Придётся приложить значительное усилие, чтобы открыть корпус. Ожидайте щелчков при освобождении зажимов, держащих обе части.

Медленно отпряньте заднюю часть

Отстегните защёлку, прикрепляющую белый плоский гибкий шлейф с синей кромкой к плате, большим пальцем.

Вытяните белый плоский шлейф.

Отогните жёлтую ленту, прикрепляющую металлический цветной плоский гибкий шлейф к плате.

Поднимите защёлку на конце шлейфа.

Вытяните шлейф, чтобы освободить клавиатуру.

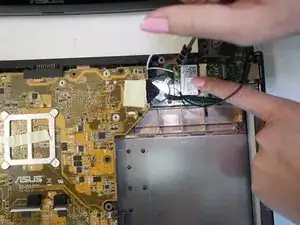

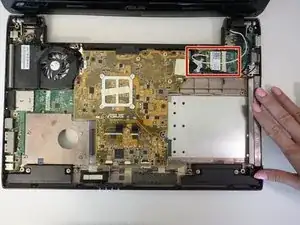

Найдите плату Wi‑Fi модуля — на ней наклеена белая этикетка и к ней подсоединены чёрный и белый провод.

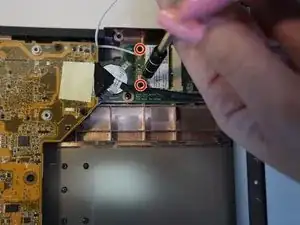

Открутите два винта Phillips 3 мм отверткой J1, чтобы освободить Wi‑Fi модуль.

Выньте Wi‑Fi модуль.

Снимите оба провода с модуля.

Рекомендуется пометить провода, чтобы помнить, к каким контактам на плате они были подключены.
