Замена дисплейного блока ASUS U57A-BBL4

Если экран треснул или работает неправильно, это руководство покажет, как заменить экран на ASUS U57A-BBL4.

Шаг 1

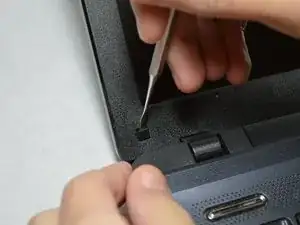

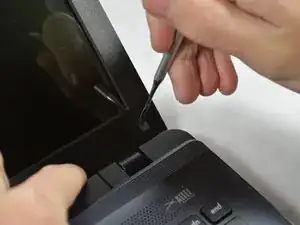

Осторожно снимите две резиновые заглушки внизу экрана металлической лопаткой.

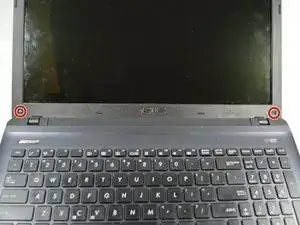

Удалите два филипс-винта 1,84 мм внизу экрана с помощью отвертки PH00.

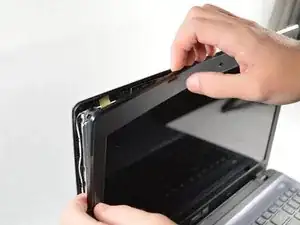

Начиная с одного из углов, пальцами отожмите рамку от экрана.

При ослаблении рамки раздастся щелчок.

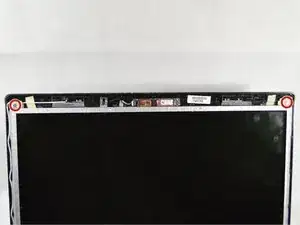

Удалите два верхних филипс-винта 2 мм.

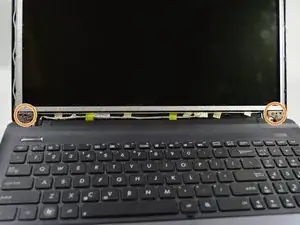

Удалите четыре филипс-винта 2 мм внизу.

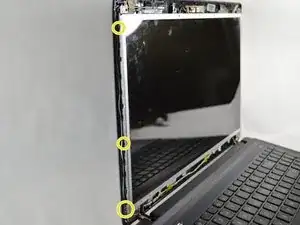

Удалите восемь филипс-винтов 2 мм по бокам экрана. По четыре с каждой стороны.

Всего 14 винтов: два вверху, четыре внизу и по четыре с каждой стороны. Для снятия всех 14 винтов используйте отвертку PH00.

Не отрывайте нижнюю часть экрана, иначе можно повредить кабель разъёма.

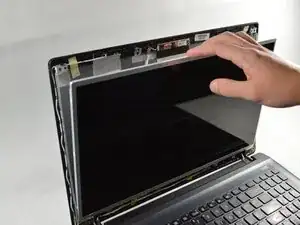

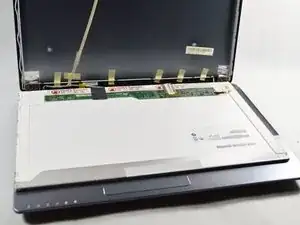

Осторожно опустите экран из корпуса пальцами, следя за тем, чтобы низ оставался целым, и положите экран лицевой стороной вниз на клавиатуру.

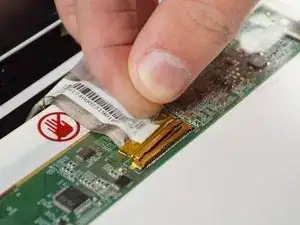

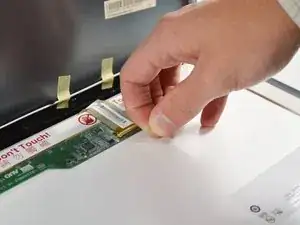

Отключите кабель разъёма внизу, ослабив клейкую ленту и поддев её вверх.

Осторожно проведите кабель из направляющих, чтобы освободить экран от корпуса.

Для сборки устройства выполните указанные действия в обратном порядке.

Перевод руководства с ifixit.com
