Замена материнской платы ASUS U57A-BBL4

Убедитесь, что ноутбук полностью выключен, чтобы избежать проблем с данными.

Удерживайте левый фиксатор влево в положение «разблокировано».

Переключите правый фиксатор в положение «разблокировано».

Осторожно выдвиньте аккумулятор, продолжая удерживать левый фиксатор в положении «разблокировано».

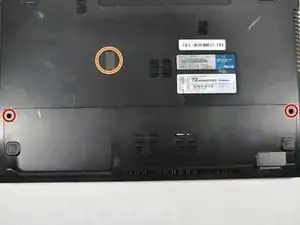

Снимите по два винта с головкой Phillips 2 мм с каждой стороны на нижней панели, используя отвертку PH00.

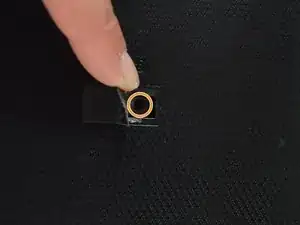

Снимите один винт 2 мм под чёрной крышкой в центре, используя ту же отвертку.

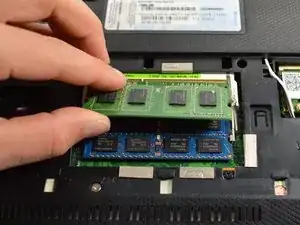

Извлеките модуль оперативной памяти, приподняв его пальцами и сдвинув на себя.

Снимите три винта с головкой Phillips 2 мм на жёстком диске, используя отвертку PH00.

Снимите остальные семь винтов с головкой Phillips 1.8 мм той же отверткой.

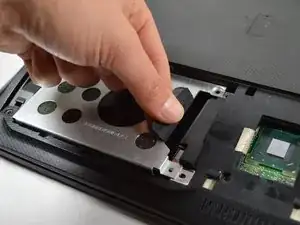

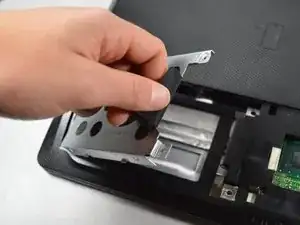

Извлеките жёсткий диск, сдвинув его влево и подняв вверх.

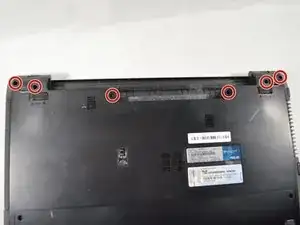

Снимите шесть винтов с головкой Phillips 2 мм на верхнем торце ноутбука, используя отвертку PH00.

Переверните ноутбук в рабочее положение и откройте экран.

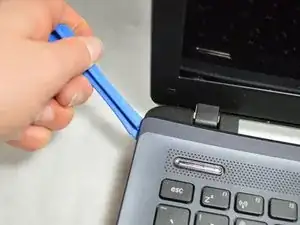

Начиная с угла клавиатуры, подденьте клавиатуру отверткой из пластика.

Отсоедините ленточный кабель внизу клавиатуры, приподняв ленту и потянув вверх.

Передняя панель теперь ослаблена от корпуса ноутбука.

Выдвиньте оптический привод. Он должен легко выйти.

Снимите четыре винта с головкой Phillips 2 мм с верхней части материнской платы и вентилятора, используя отвертку PH#1.

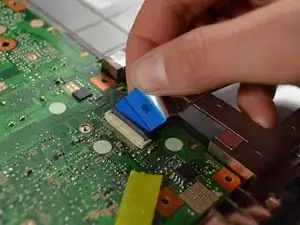

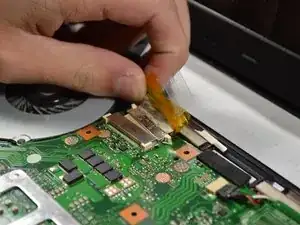

Отсоедините синий кабель в правом нижнем углу, приподняв язычок и вытащив кабель.

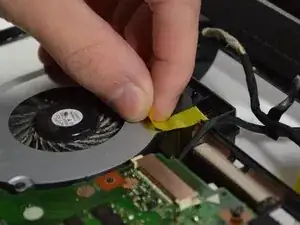

Отклейте чёрную и жёлтую ленты, прикрепляющие вентилятор к корпусу.

Отклейте ленту от жёлтого кабеля и вытяните кабель для его удаления.

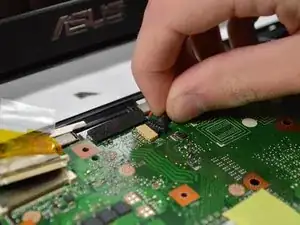

Снимите маленький чёрный, белый и красный кабель рядом с жёлтым кабелем сверху.

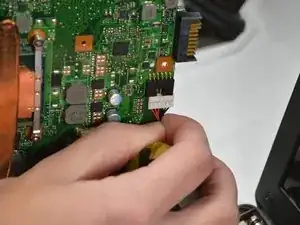

Осторожно и медленно приподнимите материнскую плату от корпуса и отсоедините красно-чёрный кабель под материнской платой в верхнем левом углу рядом с вентилятором.

Материнская плата и вентилятор всё ещё соединены друг с другом, но ослаблены от корпуса.

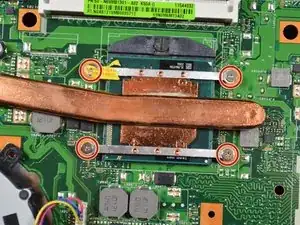

Снимите четыре винта с головкой Phillips 2 мм вокруг медной трубки, используя отвертку PH1.

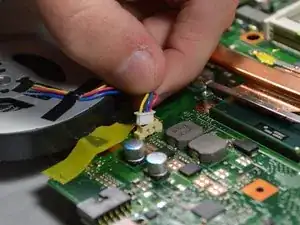

Отсоедините красный, синий, чёрный и жёлтый кабели, соединяющие вентилятор и материнскую плату, пальцами.

Теперь материнская плата и вентилятор полностью разделены друг от друга.
