Замена клавиатуры ASUS U57A-BBL4

Переверните ноутбук вверх дном, сторона с аккумулятором обращена к Вам.

Сдвиньте левый защёлк влево. После сдвига можете отпустить его.

Сдвиньте правый защёлк вправо и не отпускайте.

В другой руке вытяните аккумулятор.

Удалите два винта с крестообразным шлицем, фиксирующие крышку оперативной памяти.

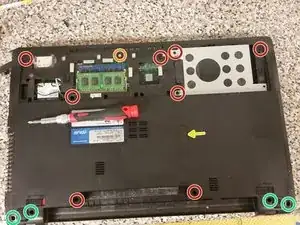

Удалите восемь длинных винтов с крестообразным шлицем, фиксирующих подлокотник к основанию.

Удалите четыре более длинных и толстых винта с крестообразным шлицем, фиксирующих подлокотник к основанию.

Удалите один оставшийся маленький винт с крестообразным шлицем, фиксирующий подлокотник к основанию.

Снимите крышку, скрывающую последний оставшийся винт средней длины с крестообразным шлицем.

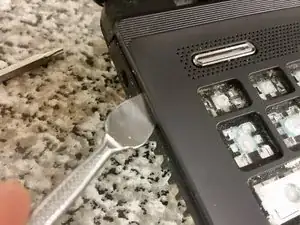

Используйте лопатку, чтобы отделить подлокотник от основания.

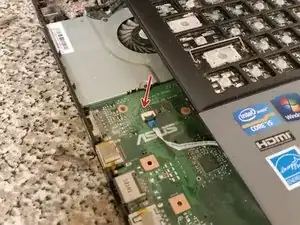

Медленно сдвиньте подлокотник вправо, пока не начнёте видеть ZIF-кабель. Остановитесь, как только увидите кабель. Отключите кабель.

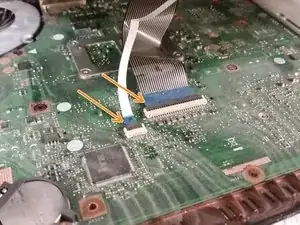

Теперь аккуратно приподнимите подлокотник, пока не увидите дополнительные ZIF-кабели. Отключите оба.

Больше кабелей нет, поэтому вы можете полностью снять подлокотник с ноутбука.

Удалите девять винтов с полукруглой головкой и крестообразным шлицем.

Удалите пять довольно неудобных маленьких винтов с крестообразным шлицем.

Отлепите металлическую ленту, удерживающую плату клавиатуры, а также отлепите прикреплённый к ней кабель.

Теперь резко извлеките плату клавиатуры. Убедитесь, что Вы не пропустили ни одного винта.

Разборка завершена!
