Замена вентилятора ASUS U57A-BBL4

Убедитесь, что ноутбук полностью выключен, чтобы избежать проблем с данными.

Держите левый фиксатор влево в положение «разблокировать».

Переведите правый фиксатор в положение «разблокировать».

Осторожно выдвиньте батарею, удерживая левый фиксатор в положении «разблокировано».

Удалите по два винта с крестообразной шлицем 2 мм с каждой стороны на дне, используя отвертку PH00.

Удалите один 2 мм винт под чёрной крышкой посередине, используя ту же отвертку.

Снимите модуль оперативной памяти, приподняв его пальцами и выдвинув на себя.

Удалите три винта с крестообразной шлицем 2 мм на корпусе жёсткого диска, используя отвертку PH00.

Удалите оставшиеся семь винтов с крестообразной шлицем 1,8 мм, используя ту же отвертку.

Снимите жёсткий диск, сдвинув его влево и поднимая вверх.

Удалите шесть винтов с крестообразной шлицем 2 мм по верхнему краю ноутбука, используя отвертку PH00.

Переверните ноутбук лицом вверх и откройте экран.

Начиная с угла клавиатуры, приподденьте клавиатуру от корпуса с помощью пластикового инструмента для вскрытия.

Отсоедините ленточный кабель внизу клавиатуры, приподняв ленту и потянув вверх.

Передняя панель теперь свободна от корпуса.

Выдвиньте оптический привод. Он должен легко выйти.

Удалите четыре винта с крестообразной шлицем 2 мм с верхней части материнской платы и вентилятора, используя отвертку PH #1.

Отсоедините синий кабель внизу справа, поддев защёлку и вытянув кабель.

Отлейте чёрную и жёлтую ленту, прикрепляющую вентилятор к корпусу.

Отлейте ленту с жёлтого кабеля и вытяните кабель, чтобы снять его.

Снимите небольшой чёрный, белый и красный кабель рядом с жёлтым кабелем вверху.

Осторожно и медленно приподнимите материнскую плату от корпуса и снимите красно-чёрный кабель под материнской платой в верхнем левом углу рядом с вентилятором.

Материнская плата и вентилятор всё ещё соединены друг с другом, но свободны от корпуса.

Удалите четыре винта с крестообразной шлицем 2 мм вокруг медного стержня, используя отвертку PH1.

Отсоедините красный, синий, чёрный и жёлтый кабели, соединяющие вентилятор и материнскую плату, руками.

Теперь материнская плата и вентилятор полностью разъединены друг от друга.

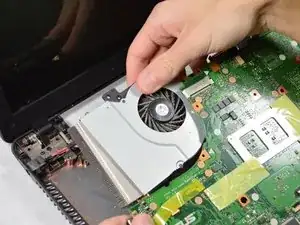

Выдвиньте вентилятор из ребристого металлического компонента.
