Замена клавиатуры Asus Q325U

Удалите десять винтов 5 мм с помощью отвертки Torx T5.

Поднимите заднюю панель вверх с помощью присоски.

Отверткой Phillips #1 открутите один винт 2 мм сверху SSD.

Осторожно сдвиньте и поднимите SSD, чтобы извлечь его.

Удалите семь винтов 5 мм вокруг аккумулятора с помощью отвертки Phillips #00.

Отверткой Phillips #000 открутите два винта 3 мм над оранжевым коннектором аккумулятора.

Выньте аккумулятор из ноутбука.

Удалите шесть винтов 3 мм с помощью отвертки Phillips #00.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять край. Потяните край вверх.

На другой стороне пластины снимите ленту.

Отверткой Phillips #00 удалите три винта 3.7 мм.

Снимите показанный черный провод и разъем пинцетом.

Возьмитесь за вентилятор процессора за край и осторожно потяните вверх для снятия.

Снимите первый соединительный провод, потянув за маленькую заднюю петлю с помощью шпателя.

Поднимите маленькую черную защёлку оранжевого коннектора пальцами или пластиковым инструментом для вскрытия.

Снимите оранжевый коннектор, потянув его пинцетом.

Подденьте маленькую черную защёлку на белой пластиковой части разъёма тачпада шпателем.

Снимите разъём тачпада, потянув пинцетом.

Поднимите черную защёлку на длинной белой пластиковой части толстой синей шлейф‑ленты.

Удалите толстую синюю ленту, потянув её.

Удалите два винта Phillips #000 на металлическом разъёме над толстой оранжевой лентой.

Поднимите толстую оранжевую ленту.

Осторожно приподнимите два самых маленьких разъёма пальцами или пластиковым инструментом для вскрытия.

Подденьте чёрную петлю разъёма пластиковым инструментом для вскрытия.

Снимите разъём пинцетом.

Поднимите язычок самого большого разъёма пальцами.

Поднимите золотую защёлку пластиковым инструментом для вскрытия.

Поднимите разъём пальцами для снятия.

Отверткой Phillips #00 удалите четыре винта 4.8 мм.

Слегка приоткройте ноутбук. Это приподнимет петлю в углу и освободит материнскую плату.

Оттяните материнскую плату от угла, чтобы снять её.

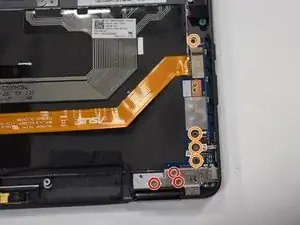

Удалите три винта 4 мм крестовой отверткой Phillips #00.

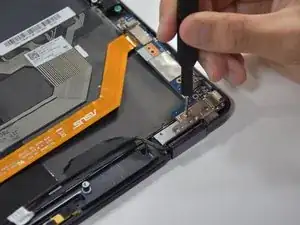

Удалите четыре винта 4,8 мм крестовой отверткой Phillips #000.

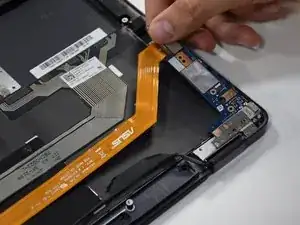

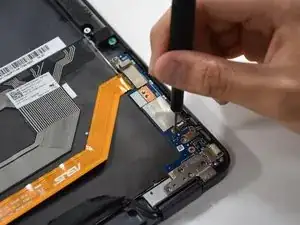

Вытяните синюю плату, соединённую с длинной оранжевой частью, аккуратно схватив язычок и подтянув вверх.

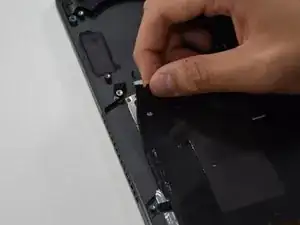

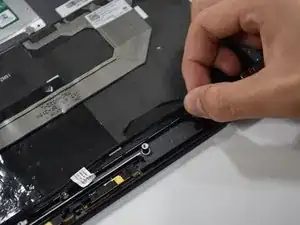

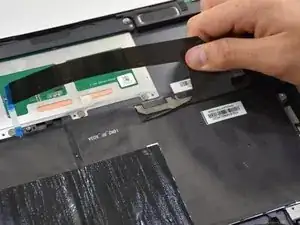

Освободите единственный кабель материнской платы, удалив чёрный кусок ленты.

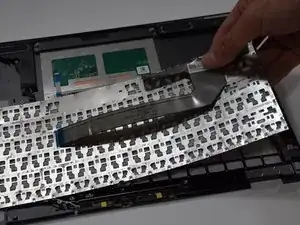

Отклейте полосатую синюю ленту, потянув вверх и расправив её.

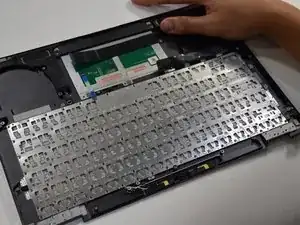

Начиная с верхнего левого угла, удалите чёрный клей с клавиатуры.

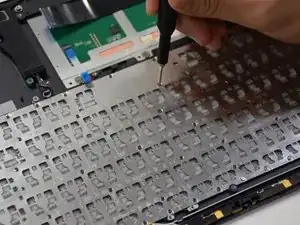

Удалите восемьдесят винтов 1 мм, расположенных на раме клавиатуры, крестовой отверткой Phillips #000.

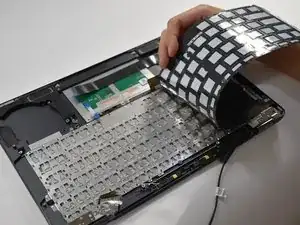

Схватите край клавиатуры и поднимите вверх, чтобы снять её.
