Замена платы кнопки питания и громкости ASUS Q324UA-BHI7T17
Иногда ноутбук не включается из‑за сломанной или неисправной платы кнопки питания. Это означает, что на материнскую плату не поступает сигнал на включение ноутбука; однако плата также связана с клавишами громкости, поэтому ноутбук может включаться, но боковые регуляторы громкости не будут работать. Если происходит любая из этих проблем, следуйте этому руководству для замены неисправного блока питания.
Шаг 1
Снимите все 10 винтов с задней крышки крестовой отверткой.
Все 10 винтов имеют длину 0,55 дюйма и диаметр 20 мм.
Шаг 2
Аккуратно снимите заднюю крышку с помощью пластикового инструмента для вскрытия.
Шаг 3
Найдите аккумулятор в нижней части корпуса.
Шаг 4
Затем поднимите разъем аккумулятора с платы ноутбука в верхнем левом углу батареи с помощью пинцета или пластикового лопатки.
Выполняйте этот шаг осторожно: если аккумулятор не отключен, материнская плата может привести к поражению электрическим током.
Шаг 5
Удалите шесть винтов, фиксирующих аккумулятор, крестовой отверткой #0.

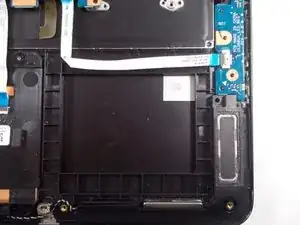

После того как аккумулятор будет поднят и извлечен, утилизируйте старый аккумулятор надлежащим образом.
Каждый винт имеет длину 0,5 см и диаметр 0,5 см.
Шаг 6

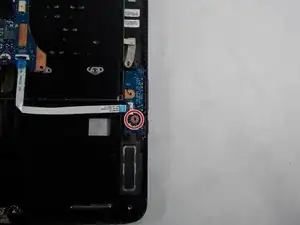

Удалите винт, удерживающий плату питания, и снимите плату, используя крестовую отвертку #0.
Длина винта 0,5 см, диаметр 0,5 см.
Шаг 7

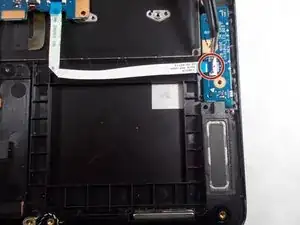

Найдите ленточный разъем, соединяющий плату питания с материнской платой.

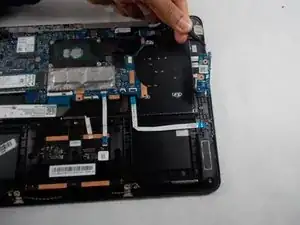

Просто поднимите черный фиксатор — ленточный разъем должен освободиться, после чего плату питания можно легко извлечь.
Утилизируйте старую плату питания надлежащим образом.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
