Замена материнской платы Asus Q325U

Удалите десять винтов 5 мм с помощью отвертки Torx T5.

Поднимите заднюю панель вверх с помощью присоски.

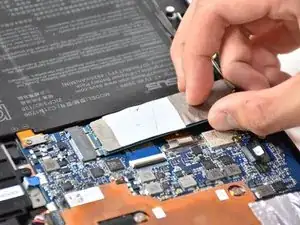

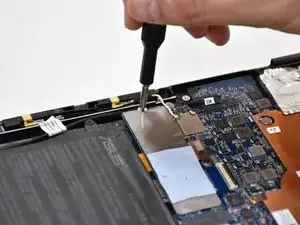

Удалите один винт 2 мм сверху SSD с помощью крестовой отвертки Phillips #1.

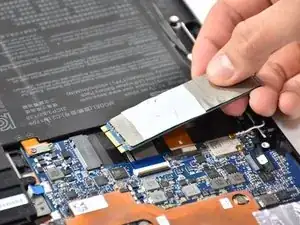

Осторожно сдвиньте и поднимите SSD, чтобы вынуть его.

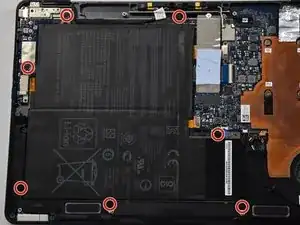

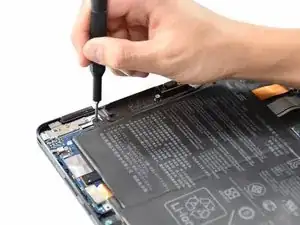

Удалите семь винтов 5 мм вокруг батареи с помощью крестовой отвертки Phillips #00.

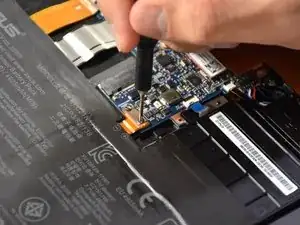

Используя крестовую отвертку Phillips #000, удалите два винта 3 мм сверху оранжевого разъёма батареи.

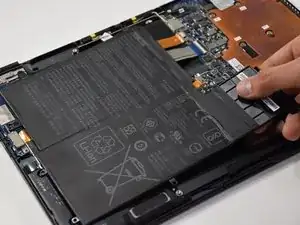

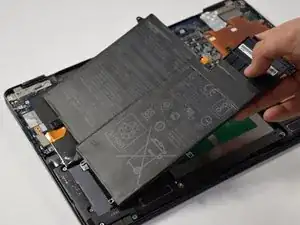

Выньте батарею из ноутбука.

Удалите шесть винтов 3 мм с помощью крестовой отвертки Phillips #00.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять край. Потяните край вверх.

На другой стороне крышки удалите ленту.

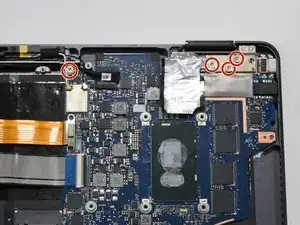

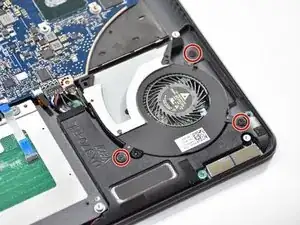

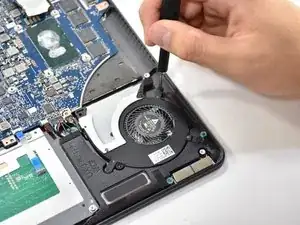

Удалите три винта 3,7 мм с помощью крестовой отвертки Phillips #00.

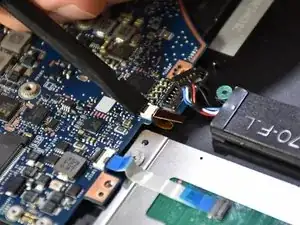

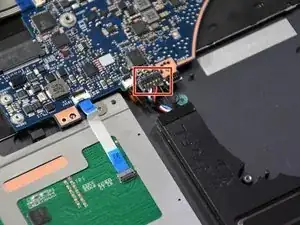

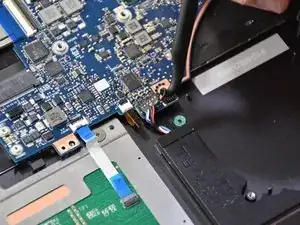

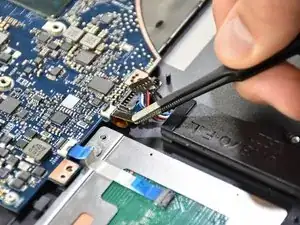

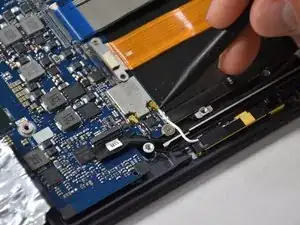

Отсоедините чёрный провод и показанную вилку с помощью пинцета.

Возьмитесь за вентилятор процессора за край и аккуратно потяните вверх, чтобы снять.

Удалите первое соединение, потянув небольшую заднюю петлю с помощью лопатки Halberd.

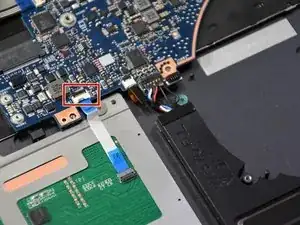

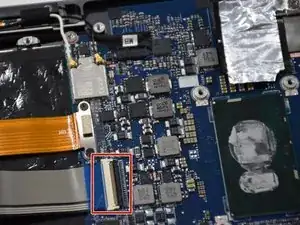

Поднимите маленькую чёрную защёлку оранжевого разъёма пальцами или пластиковым инструментом для вскрытия.

Снимите оранжевый разъём, потянув пинцетом.

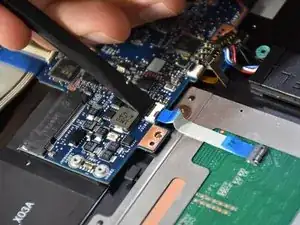

Поднимите маленькую чёрную защёлку на белой пластиковой части разъёма тачпада с помощью лопатки.

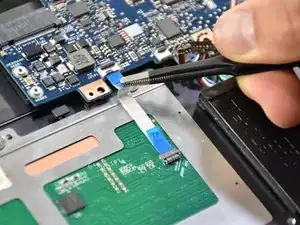

Снимите разъём тачпада, потянув пинцетом.

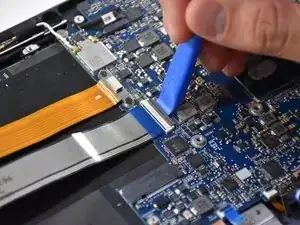

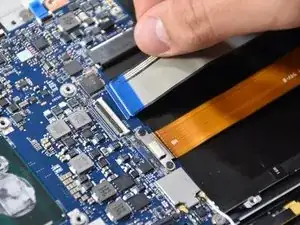

Поднимите чёрную защёлку на длинной белой пластиковой части толстой синей шлейфовой ленты.

Снимите толстую синюю ленту, потянув.

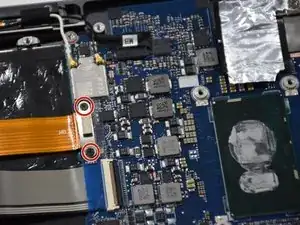

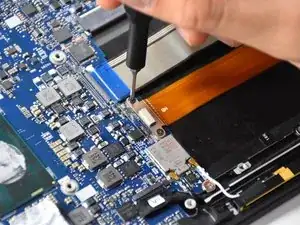

Удалите два винта Phillips #000 на металлическом разъёме над толстой оранжевой лентой.

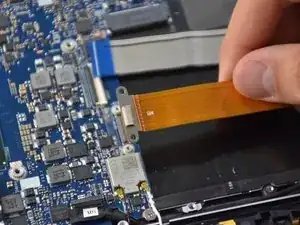

Поднимите толстую оранжевую ленту.

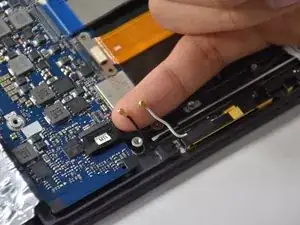

Осторожно приподнимите два самых маленьких разъёма пальцами или пластиковым инструментом для вскрытия.

Поднимите чёрный шарнир разъёма с помощью пластикового инструмента для вскрытия.

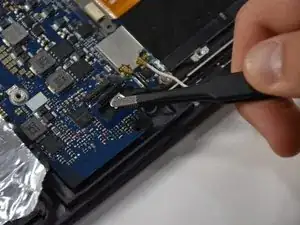

Снимите разъём с помощью пинцета.

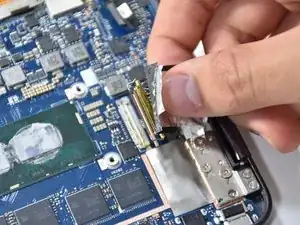

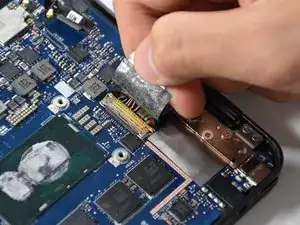

Поднимите язычок самого большого разъёма пальцами.

Поднимите золотой шарнир с помощью пластикового инструмента для вскрытия.

Поднимите разъём пальцами, чтобы снять его.

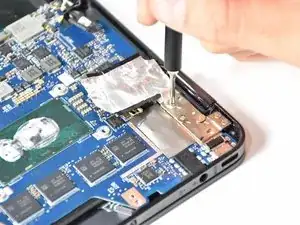

Удалите четыре винта 4,8 мм с помощью крестовой отвертки Phillips #00.

Слегка приоткройте ноутбук. Это приподнимет шарнир в углу и освободит материнскую плату.

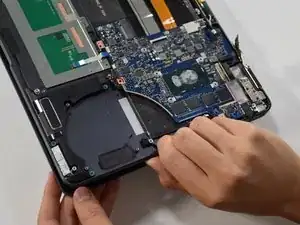

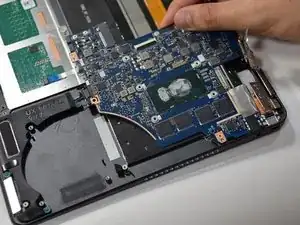

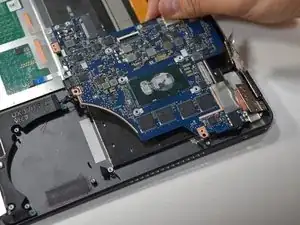

Оттяните материнскую плату от угла, чтобы извлечь её.
