Замена материнской платы Acer Chromebook C720-2420
Это руководство содержит простые и чёткие шаги по замене материнской платы в Acer Chromebook C720-2420.
Шаг 1
Переверните Chromebook нижней частью вверх.
Используя прецизионную магнитную отвёртку Phillips №0, отвинтите все тринадцать винтов Phillips длиной 6,5 мм, удерживающих заднюю крышку.
Прежде чем что-либо делать, убедитесь, что ваш Acer Chromebook полностью выключен.
Шаг 2
Используйте пластиковый инструмент для открытия, чтобы аккуратно снять нижнюю крышку.
Шаг 3

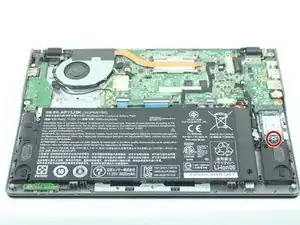

Снимите два винта Phillips длиной 3,6 мм, фиксирующие аккумулятор.
Шаг 4
Отсоедините разъём, подключающий аккумулятор к Chromebook, с помощью плоскогубцев или пинцета.
В качестве альтернативы можно использовать руки, так как может быть трудно отстегнуть разъём.
Шаг 5
Снимите аккумулятор.
Шаг 6
Снимите шесть винтов Phillips длиной 4,7 мм, крепящих вентилятор.
Шаг 7
Отсоедините эти кабели от материнской платы с помощью пинцета.
В качестве альтернативы вы можете использовать руки.
Вытащите вентилятор.
Шаг 8

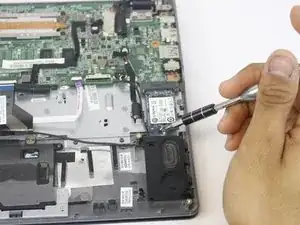

Снимите винт Phillips длиной 3,6 мм, фиксирующий SSD.
Шаг 9

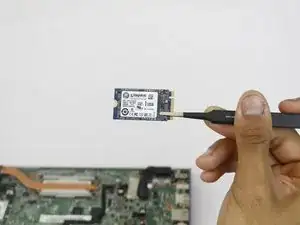

Выньте SSD.
Шаг 10

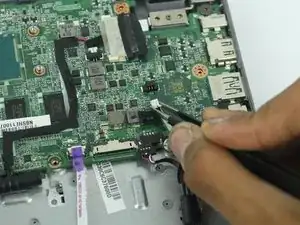

Отсоедините кабель динамика от материнской платы.
Шаг 11
Отсоедините кабель дисплея от материнской платы.
Шаг 12
Осторожно вытяните провод для двух разъёмов PIC.
Шаг 13

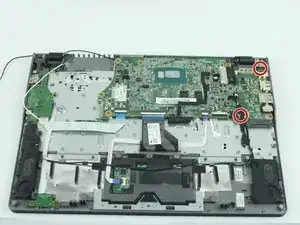

Снимите два винта Phillips длиной 3,7 мм, удерживающие материнскую плату.
Шаг 14

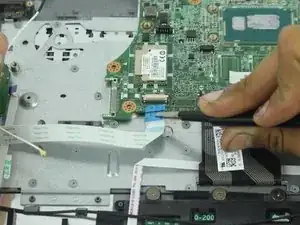

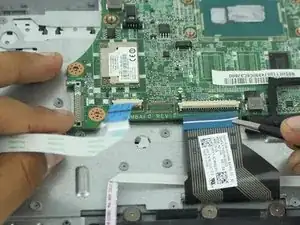

Поднимите чёрную защёлку на ZIF-разъёме, чтобы освободить ленточный кабель.
Аккуратно извлеките ленточный кабель.
Шаг 15

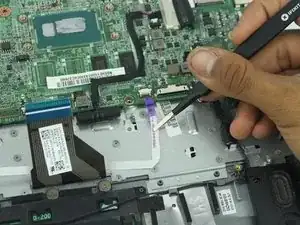

Поднимите чёрную защёлку на ZIF-разъёме, чтобы освободить ленточный кабель.
Аккуратно извлеките ленточный кабель.
Шаг 16
Поднимите чёрную защёлку на ZIF-разъёме, чтобы освободить ленточный кабель.
Снимите ленточный кабель.
Шаг 17
Поднимите и извлеките материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
