Замена оперативной памяти в Acer Chromebook C720-2827

Отвинтите тринадцать винтов длиной 6,0 мм на задней крышке с помощью крестообразной отвертки Phillips #1.

Подденьте заднюю крышку пластиковым инструментом для вскрытия.

Отвинтите два винта длиной 6,0 мм, фиксирующие аккумулятор, с помощью крестообразной отвертки Phillips #1.

Аккуратно вытащите провод аккумулятора, подключенный к разъёму аккумулятора.

Медленно приподнимите аккумулятор и извлеките его из Chromebook.

Отключите провод динамика от материнской платы.

Аккуратно выньте динамики с каждой стороны Chromebook.

Отвинтите один винт длиной 3,0 мм, который фиксирует твердотельный накопитель, используя крестообразную отвертку Phillips #1.

Аккуратно извлеките твердотельный накопитель, используя два пальца.

Отвинтите три винта длиной 6,0 мм с помощью крестообразной отвертки Phillips #1.

Отвинтите два винта длиной 3,0 мм с помощью крестообразной отвертки Phillips #1.

Разместите лопатку под защёлкой, которая соединяет ленточный кабель с материнской платой.

Подденьте лопатку вверх, чтобы поднять защёлку.

Потяните за синюю этикетку ленточного кабеля, чтобы извлечь его.

Возьмитесь за кромки каждой платы, входящей в состав считывателя SD-карт и порта USB.

Выньте каждую плату из Chromebook и удалите её из устройства.

Разместите лопатку под защёлкой.

Подденьте лопатку вверх, чтобы поднять защёлку.

Потяните за синюю этикетку ленточного кабеля, чтобы снять ленточный кабель.

Повторите предыдущий и этот шаг для другого ленточного кабеля, подключённого к считывателю SD-карт/порту USB.

С помощью крестообразной отвертки Phillips #1 отвинтите четыре винта длиной 3,0 мм.

Ослабьте шесть винтов крепления процессора длиной 3,0 мм с помощью крестообразной отвертки Phillips #1.

Шесть винтов крепления процессора длиной 3,0 мм не вынимаются из материнской платы.

Возьмитесь за провод двухконтактного разъёма.

Потяните провод, чтобы отключить его от материнской платы.

Подведите обратную сторону лопатки под чёрный провод, соединяющий беспроводную карту с материнской платой.

Подденьте лопатку вверх, чтобы отсоединить кабель от материнской платы.

Подведите обратную сторону лопатки под белый коаксиальный антенный провод, соединяющий беспроводную карту с материнской платой.

Подденьте лопатку вверх, чтобы отсоединить кабель от материнской платы.

Возьмите оба провода и расплетите их от вентилятора процессора.

Крепко возьмите красный, жёлтый и белый провода двумя пальцами.

Потяните провода, чтобы отключить их.

Разместите лопатку под защёлкой большого ленточного кабеля.

Подденьте лопатку вверх, чтобы поднять защёлку.

Возьмитесь за синюю защёлку ленточного кабеля.

Потяните за синюю защёлку, чтобы отключить ленточный кабель.

Возьмитесь за красно‑чёрный кабель рядом с кабелями дисплея — это кабель для другого двухконтактного разъёма.

Потяните за провод, чтобы отключить его от материнской платы.

Поднимите провод и разъём вверх, чтобы отвести их в сторону.

Разместите лопатку под защёлкой для меньшего ленточного кабеля.

Подденьте лопатку вверх, чтобы перевести меньшую защёлку в открытое положение.

Возьмитесь за синюю защёлку ленточного кабеля.

Потяните за защёлку, чтобы отсоединить ленточный кабель от материнской платы.

Разместите тыльную сторону лопатки у кромки ленты, которая фиксирует кабель дисплея.

Отклейте ленту, отводя её в сторону.

Разместите тыльную сторону лопатки на кабеле дисплея.

Вытолкните кабель дисплея, используя тыльную сторону лопатки.

Поднимите вентилятор процессора, чтобы убедиться, что провода не запутаны. Если чёрный и белый провода перепутаны, повторите шаг 5.

Поднимите другой конец материнской платы, чтобы полностью извлечь материнскую плату.

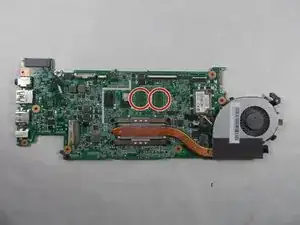

Аккуратно выпаяйте контакты старой оперативной памяти с боков, используя паяльник.

Для помощи по пайке посетите руководство iFixit Как паять и выпаивать соединения.

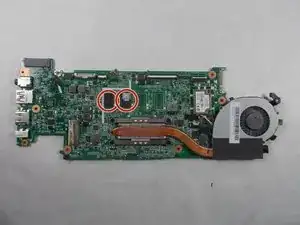

Установите новую оперативную память на место старой.

Аккуратно припайте новую оперативную память на место.
