Замена материнской платы Acer Chromebook C720-2827

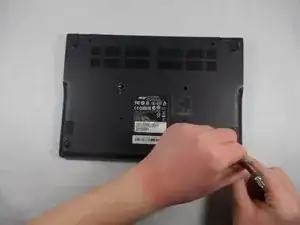

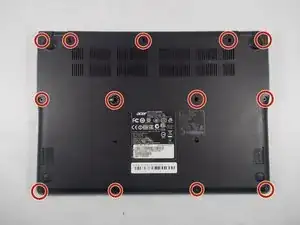

Удалите тринадцать винтов 6.0 мм на задней панели с помощью отвёртки Philips #1.

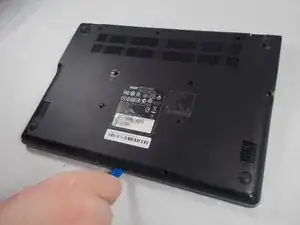

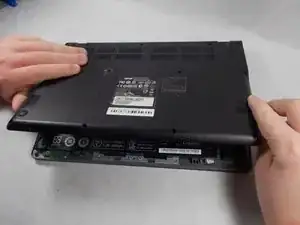

Приподнимите заднюю панель с помощью пластикового инструмента для открытия.

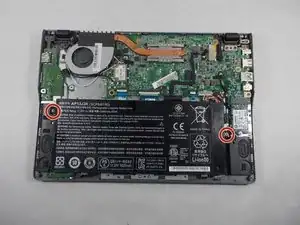

Удалите два винта 6.0 мм, удерживающих батарею, с помощью отвёртки Philips #1.

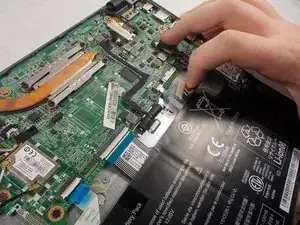

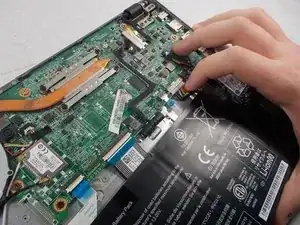

Осторожно вытащите провод батареи, подключенный к батарейному разъему.

Медленно поднимите батарею, чтобы удалить её из Chromebook.

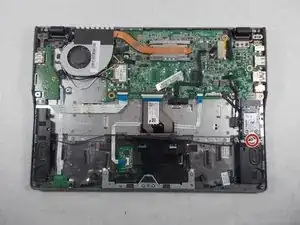

Удалите один винт 3.0 мм, удерживающий твердотельный накопитель, с помощью отвёртки Philips #1.

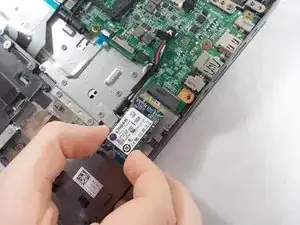

Осторожно вытащите твердотельный накопитель двумя пальцами.

Отсоедините провод динамика от материнской платы.

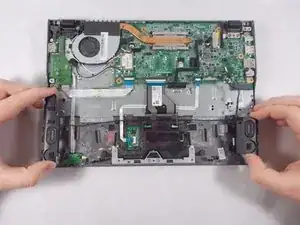

Осторожно вытащите динамики с каждой стороны Chromebook.

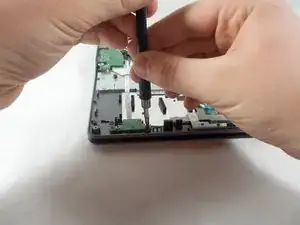

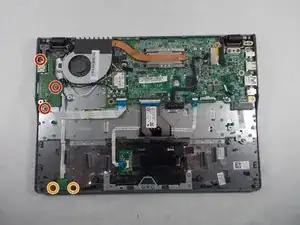

Удалите три винта 6.0 мм с помощью отвёртки Philips #1.

Удалите два винта 3.0 мм с помощью отвёртки Philips #1.

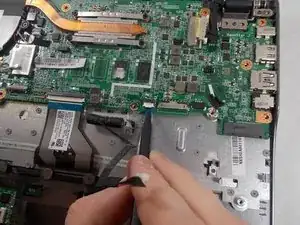

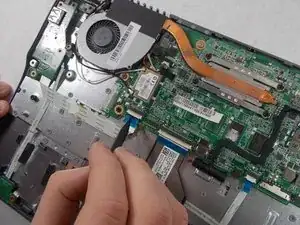

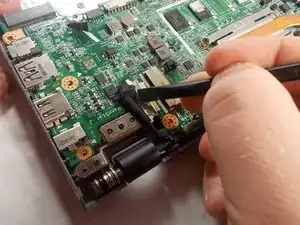

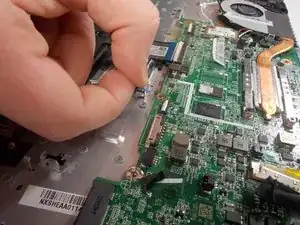

Поместите лопатку под переключатель, который соединяет шлейф с материнской платой.

Приподнимите лопатку, чтобы перевести переключатель в верхнее положение.

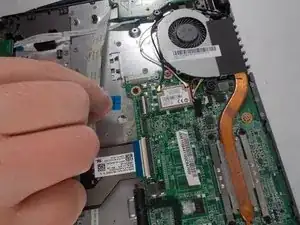

Потяните за синий язычок на шлейфе, чтобы вывести его.

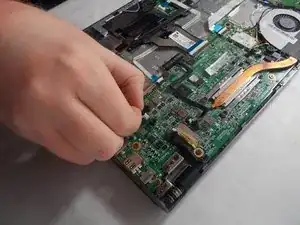

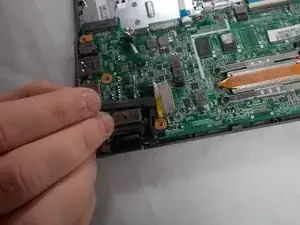

Схватите края каждой платы, входящей в состав считывателя карт SD и USB-порта.

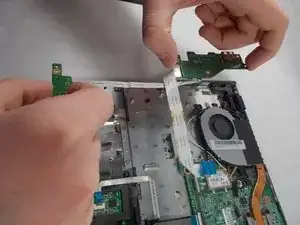

Вытащите каждую плату из Chromebook и удалите её из устройства.

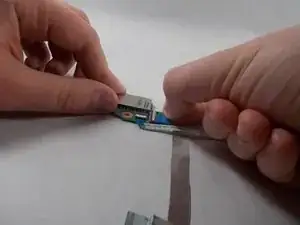

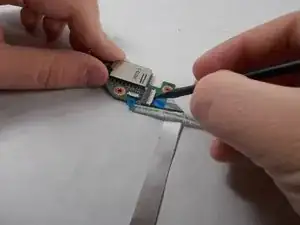

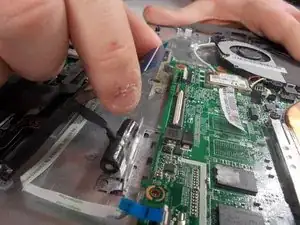

Поместите лопатку под переключатель.

Приподнимите лопатку, чтобы перевести переключатель в верхнее положение.

Потяните за синий язычок шлейфа, чтобы удалить шлейф.

Повторите предыдущий шаг и этот шаг с другим шлейфом, который подключен к считывателю карт SD/USB-порту.

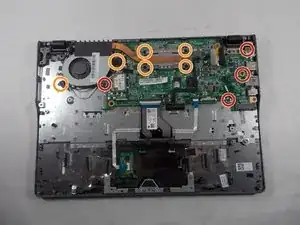

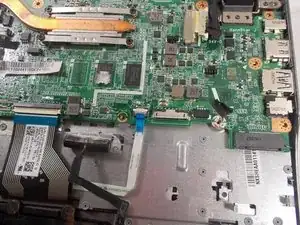

С помощью отвёртки Philips #1 удалите четыре винта 3.0 мм.

Ослабьте шесть винтов ЦП 3.0 мм с помощью отвёртки Philips #1.

Шесть винтов ЦП 3.0 мм не выкручиваются из материнской платы.

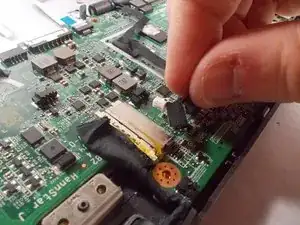

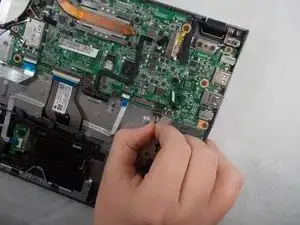

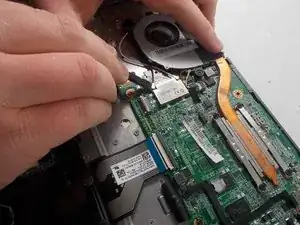

Схватите провод для двухконтактного разъёма.

Потяните за провод, чтобы отсоединить его от материнской платы.

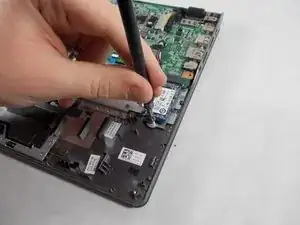

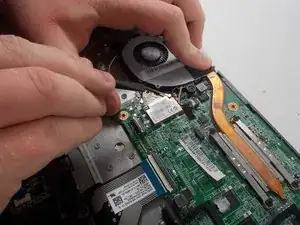

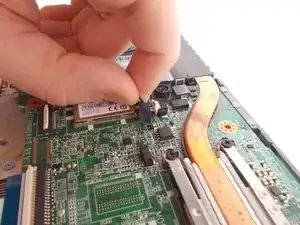

Поместите заднюю часть лопатки под чёрный провод, который соединяет беспроводную карту с материнской платой.

Приподнимите лопатку, чтобы отсоединить кабель от материнской платы.

Поместите заднюю часть лопатки под белый коаксиальный антенный провод, который соединяет беспроводную карту с материнской платой.

Приподнимите лопатку, чтобы отсоединить кабель от материнской платы.

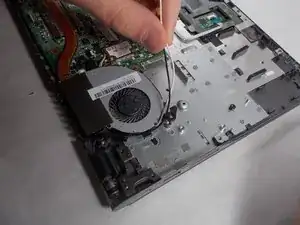

Возьмите оба провода и раскрутите их от кулера ЦП.

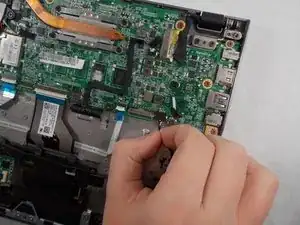

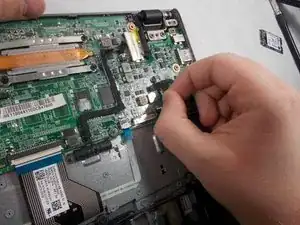

Надёжно ухватитесь за красные, жёлтые и белые провода двумя пальцами.

Потяните за провода, чтобы отключить их.

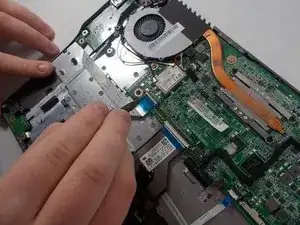

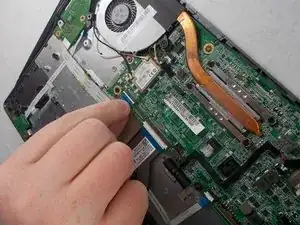

Поместите лопатку под переключатель большого шлейфа.

Приподнимите лопатку, чтобы перевести переключатель в верхнее положение.

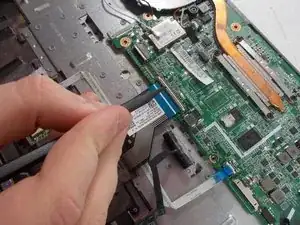

Возьмите за синюю вкладку шлейфа.

Pull on the blue tab to disconnect the ribbon cable.

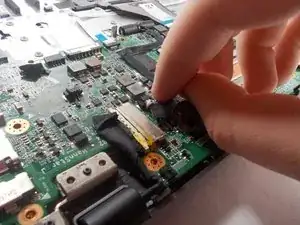

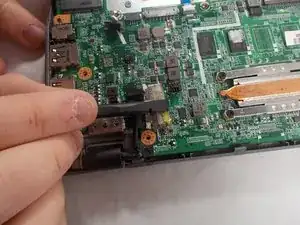

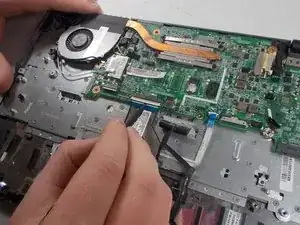

Возьмите за красный и черный кабель рядом с дисплейными кабелями, это кабель для другого двухштырькового разъема.

Потяните за провод, чтобы отключить его от материнской платы.

Поднимите провод и разъем, чтобы убрать их с дороги.

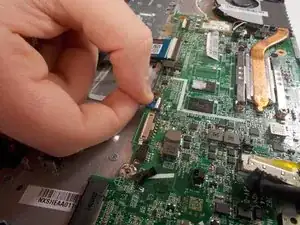

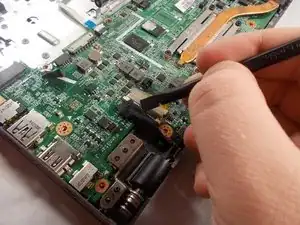

Поместите лопатку под переключатель для меньшего шлейфа.

Поверните лопатку вверх, чтобы поднять меньший переключатель.

Возьмите за синюю вкладку на шлейфе.

Потяните за вкладку, чтобы отключить шлейф от материнской платы.

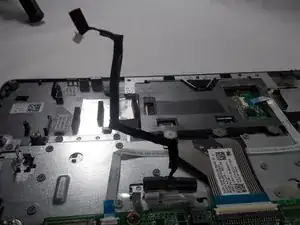

Поместите заднюю часть лопатки на край скотча, который удерживает дисплейный кабель.

Отклейте скотч, чтобы он не мешал.

Поместите заднюю часть лопатки на дисплейный кабель.

Толкните дисплейный кабель, используя заднюю часть лопатки.

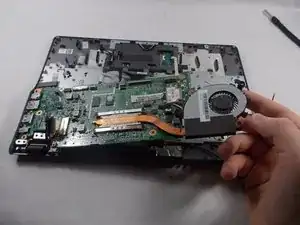

Поднимите вентилятор ЦП, чтобы убедиться, что ни один провод не запутан. Если черные и белые провода запутаны, повторите шаг 5.

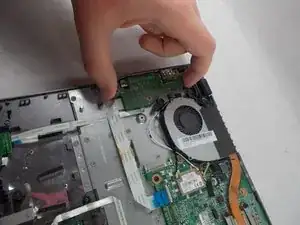

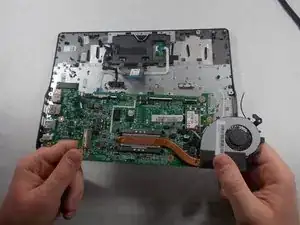

Поднимите другой конец материнской платы, чтобы полностью её удалить.
