Замена клавиатуры Acer Chromebook C720-2420
Это руководство содержит простые и понятные шаги по замене/снятию клавиатуры Вашего Acer Chromebook C720-2420.
Шаг 1
Положите Chromebook вверх дном.
Используя точную магнетизированную крестовую отвертку Phillips #0, выкрутите все тринадцать 6,5 мм винтов Phillips, крепящих заднюю крышку.
Прежде чем что‑либо делать, убедитесь, что Ваш Acer Chromebook полностью выключен.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы осторожно снять нижнюю крышку.
Шаг 3
Снимите два 3,6 мм винта Phillips, удерживающие аккумулятор на месте.
Шаг 4
Отсоедините разъём, соединяющий аккумулятор с Chromebook, с помощью плоскогубцев или пинцета.
В качестве альтернативы можно использовать руки, так как иногда трудно отщёлкнуть разъём.
Шаг 5
Снимите аккумулятор.
Шаг 6
Выкрутите шесть 4,7 мм винтов Phillips, фиксирующих вентилятор.
Шаг 7
Отсоедините эти кабели от материнской платы с помощью пинцета.
В качестве альтернативы можно использовать руки.
Выньте вентилятор.
Шаг 8
Выкрутите 3,6 мм винт Phillips, фиксирующий SSD на месте.
Шаг 9
Выньте SSD.
Шаг 10
Отсоедините кабель динамика от материнской платы.
Шаг 11
Отсоедините кабель дисплея от материнской платы.
Шаг 12
Осторожно вытащите провод для двух PIC-разъёмов.
Шаг 13
Снимите два 3,7 мм винта Phillips, удерживающие материнскую плату.
Шаг 14
Поднимите чёрную защёлку на ZIF‑разъёме, чтобы освободить ленточный кабель.
Осторожно снимите ленточный кабель.
Шаг 15
Поднимите чёрную защёлку на ZIF‑разъёме, чтобы освободить ленточный кабель.
Осторожно снимите ленточный кабель
Шаг 16
Поднимите чёрную защёлку на ZIF‑разъёме, чтобы освободить ленточный кабель.
Снимите ленточный кабель.
Шаг 17
Поднимите и извлеките материнскую плату.
Шаг 18

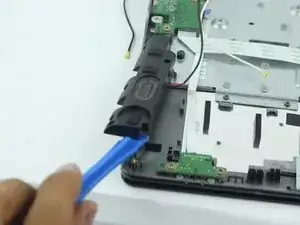

Снимите динамики, расположенные в левом и правом нижних углах Chromebook, с помощью пластикового инструмента для вскрытия.
Шаг 19

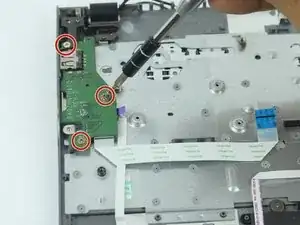

Выкрутите два 3,6 мм винта Phillips, удерживающие порт USB и SD‑карт, используя отвертку PH0.

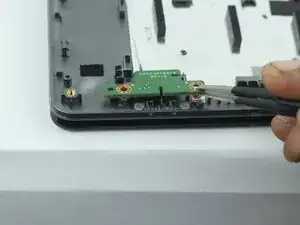

Поднимите и выньте порт.
Шаг 20
Выкрутите два 3,6 мм винта Phillips, фиксирующие светодиодные датчики.

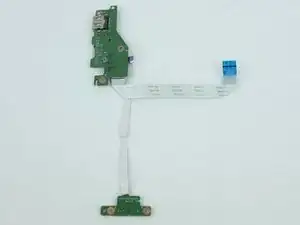

Снимите светодиодные датчики.
Шаг 21

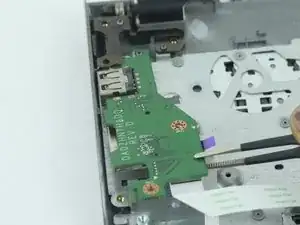

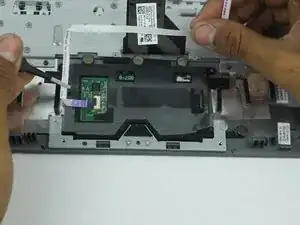

Поднимите вверх чёрную защёлку на ZIF‑разъёме, чтобы освободить ленточный кабель.
Снимите ленточный кабель.
Этот кабель хрупкий, не прикладывайте чрезмерную силу.
Шаг 22

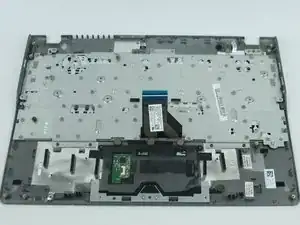

Оставьте только один ленточный кабель.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
