Замена клавиатуры Acer Chromebook C720-2827

Снимите тринадцать винтов 6,0 мм на задней панели с помощью отвертки Phillips #1.

Отпереть заднюю панель пластиковым инструментом для вскрытия.

Удалите два винта 6,0 мм, закрепляющие аккумулятор, с помощью отвертки Phillips #1.

Осторожно выньте провод аккумулятора из разъема аккумулятора.

Медленно приподнимите аккумулятор, чтобы извлечь его из Chromebook.

Удалите один винт 3,0 мм, фиксирующий твердотельный накопитель, с помощью отвертки Phillips #1.

Осторожно выньте твердотельный накопитель, используя два пальца.

Отключите провод динамика от материнской платы.

Осторожно выньте динамики с каждой стороны Chromebook.

Удалите три винта 6,0 мм с помощью отвертки Phillips #1.

Удалите два винта 3,0 мм с помощью отвертки Phillips #1.

Разместите лопатку под переключателем, который соединяет ленточный кабель с материнской платой.

Резким движением поднимите лопатку, чтобы перевести переключатель вверх.

Потяните за синюю защелку на ленточном кабеле, чтобы вынуть его.

Возьмитесь за кромки каждой части платы, входящей в состав считывателя SD-карт и USB-порта.

Вытяните каждую плату из Chromebook и удалите её из устройства.

Разместите лопатку под переключателем.

Резким движением поднимите лопатку, чтобы перевести переключатель вверх.

Потяните за синюю защелку ленточного кабеля, чтобы вынуть ленточный кабель.

Повторите предыдущий шаг и этот шаг с другим ленточным кабелем, который подсоединён к считывателю SD-карт/USB-порту.

С помощью отвертки Phillips #1 удалите четыре винта 3,0 мм.

Ослабьте шесть винтов процессора 3,0 мм с помощью отвертки Phillips #1.

Шесть винтов процессора 3,0 мм не выпадают из материнской платы.

Возьмитесь за провод двухконтактного разъема.

Потяните провод, чтобы отключить его от материнской платы.

Поместите обратную сторону лопатки под чёрный провод, который соединяет беспроводной модуль с материнской платой.

Резким движением поднимите лопатку, чтобы отключить кабель от материнской платы.

Поместите обратную сторону лопатки под белый коаксиальный антенный провод, который соединяет беспроводной модуль с материнской платой.

Резким движением поднимите лопатку, чтобы отключить кабель от материнской платы.

Возьмите оба провода и распутайте их с вентилятора процессора.

Крепко захватите красный, жёлтый и белый провода двумя пальцами.

Потяните провода, чтобы отключить их.

Разместите лопатку под переключателем большого ленточного кабеля.

Резким движением поднимите лопатку, чтобы перевести переключатель вверх.

Возьмитесь за синюю язычок ленточного кабеля.

Потяните за синюю язычок, чтобы отключить ленточный кабель.

Возьмите красный и черный провод рядом с кабелями дисплея — это провод к двухконтактному разъёму.

Потяните за провод, чтобы отключить его от материнской платы.

Перегните провод и разъём вверх, чтобы убрать их с рабочего места.

Разместите лопатку под переключателем для меньшего ленточного кабеля.

Резким движением лопатки вверх переверните маленький переключатель.

Возьмитесь за синюю язычок ленточного кабеля.

Потяните за язычок, чтобы отключить ленточный кабель от материнской платы.

Разместите тыльную сторону лопатки у кромки ленты, удерживающей кабель дисплея.

Отклейте ленту, чтобы она не мешала.

Разместите тыльную сторону лопатки на кабеле дисплея.

Вытолкните кабель дисплея с помощью тыльной стороны лопатки.

Поднимите вентилятор процессора, чтобы убедиться, что провода не запутаны. Если черный и белый провода запутаны, повторите шаг 5.

Поднимите другой край материнской платы, чтобы полностью извлечь материнскую плату.

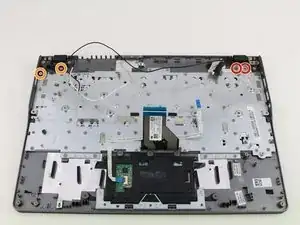

Удалите два винта 3,7 мм крестовой отверткой Phillips #1.

Удалите ещё два винта 5,7 мм крестовой отверткой Phillips #1.

Откройте ноутбук и отделите дисплей от клавиатуры.

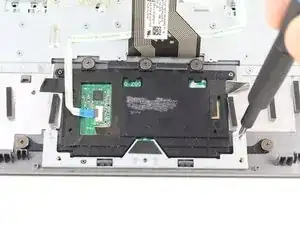

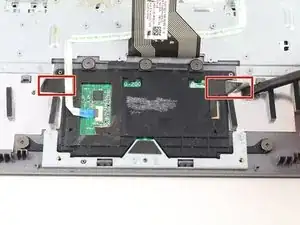

Поднимите ленту по обеим сторонам трекпада.

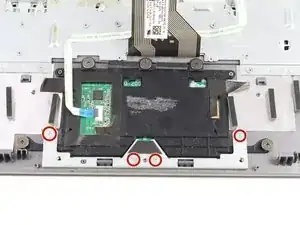

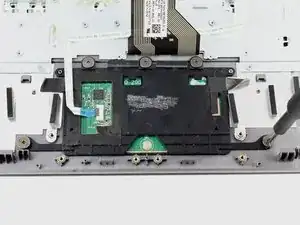

Удалите четыре серебряных винта 2,9 мм крестовой отверткой Phillips #1.

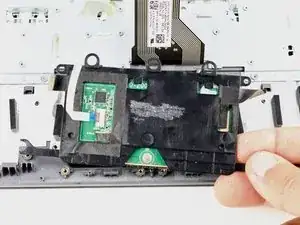

Поднимите металлический фиксатор из корпуса.

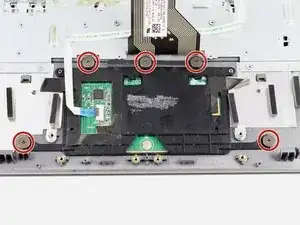

Удалите пять серых винтов 2,5 мм крестовой отверткой Phillips #1.

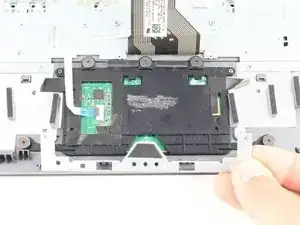

Поднимите трекпад из корпуса.

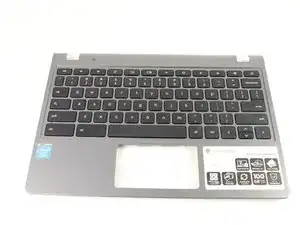

Осталась сборка клавиатуры, подлежащая замене.
