Замена светодиодной платы Acer Chromebook C720-2827
В этом руководстве показано, как заменить светодиодную плату Acer Chromebook C720-2827. Светодиодная плата — это печатная управляющая плата, контролирующая два индикатора состояния (светоизлучающие диоды) в правом нижнем углу ноутбука. Замените её, если эти два индикатора перестанут загораться во время зарядки устройства.
Шаг 1
Удалите тринадцать винтов 6.0 мм на задней панели с помощью отвертки Phillips #1.
Шаг 2
Приподнимите заднюю панель с помощью пластикового инструмента.
Шаг 3
Удалите два винта 6.0 мм, крепящих аккумулятор, с помощью отвертки Phillips #1.
Шаг 4
Осторожно вытяните провод аккумулятора, соединённый с разъёмом аккумулятора.
Шаг 5
Медленно поднимите аккумулятор, чтобы извлечь его из Chromebook.
Шаг 6
Используйте отвертку Phillips #1 для удаления двух винтов 3.1 мм со светодиодной платы.

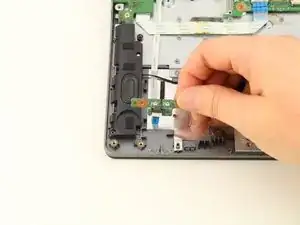

Поднимите светодиодную плату пальцами и переверните её, чтобы открыть разъём ZIF.
Светодиодная плата всё еще соединена с материнской платой через шлейф, поэтому не вытягивайте её слишком сильно, чтобы не повредить шлейф или его разъёмы.
Шаг 7

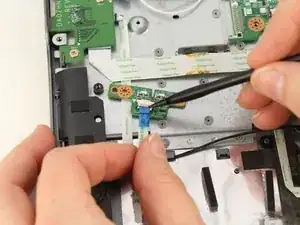

Установите светодиодную плату и используйте лопатку, чтобы поднять белую планку разъёма ZIF.

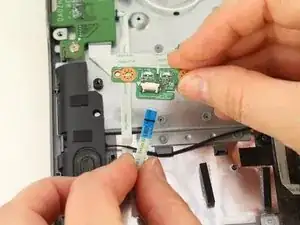

Вытяните шлейф пальцами.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
