Замена материнской платы Acer Chromebook C720-2103

Выключите устройство.

Переверните устройство так, чтобы снизу был верх.

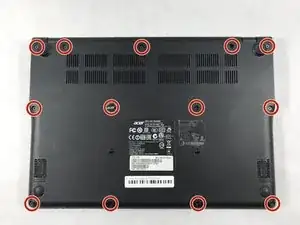

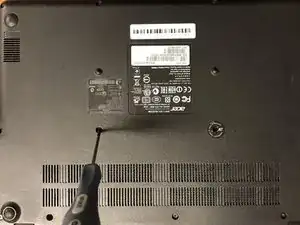

Удалите все тринадцать винтов 6 мм крестовой отверткой Phillips #0.

Не забывайте разложить винты по шагам и по их расположению в устройстве. Это поможет избежать путаницы при сборке.

Снятие аккумулятора необходимо, чтобы предотвратить поражение электрическим током во время замены деталей.

Сделайте зазор пластиковым инструментом для вскрытия между задней крышкой и остальной частью устройства.

Осторожно прикладывайте давление вверх и вниз, пока крышка не отщелкнется. Повторите процесс в нескольких местах при необходимости.

Проще всего начинать с задней части устройства, между петлями экрана.

Не применяйте чрезмерную силу. Это может привести к трещинам в пластике.

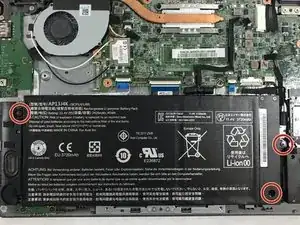

Удалите три винта 6 мм, отмеченные красными кругами, крестовой отверткой Phillips #0.

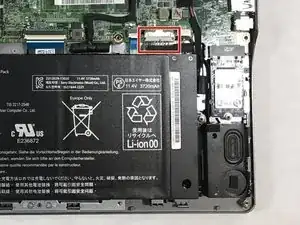

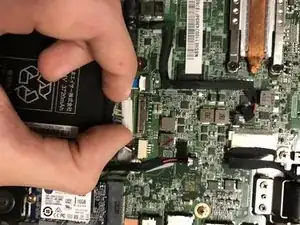

Осторожно выведите разъём ленточного кабеля из белого гнезда, покачивая его мягко из стороны в сторону пальцами.

Будьте осторожны при снятии кабеля. Слишком большое усилие может повредить материнскую плату или разъём кабеля.

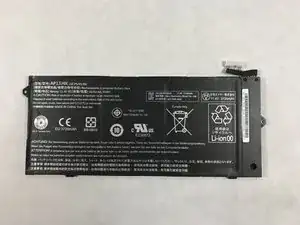

Поднимите аккумулятор прямо вверх и выньте его из устройства руками. Следите, чтобы аккумулятор не ударился о другие компоненты.

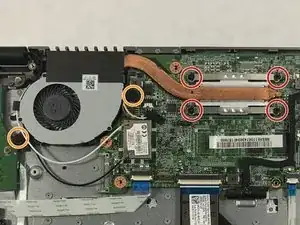

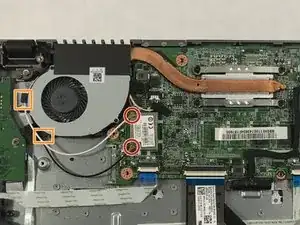

Удалите все четыре винта 6 мм, крепящие вентилятор к материнской плате, крестовой отверткой Phillips #0.

Удалите два винта 6 мм, крепящие вентилятор к основанию устройства, крестовой отверткой Phillips #0.

Эти винты закреплены в корпусе вентилятора. После отвёртывания от основания два винта останутся прикреплены к вентилятору.

Отщёлкните два коаксиальных разъёма от материнской платы.

Чтобы не повредить провода, подденьте инструментом под их округлые металлические основания и аккуратно поднимайте их с материнской платы по одному.

Снимите коаксиальные провода с боковой части вентилятора, осторожно потянув их вниз и от крючков.

При сборке эти два провода могут быть особенно трудно подключить обратно к материнской плате. Проще всего удерживать провода на местах над их клеммами и защёлкнуть металлические основания вниз кончиком инструмента для поддевания.

Отделите ленту, прикрепляющую ленточный кабель к материнской плате, но оставьте ленту прикреплённой к самому проводу.

Снятие ленты с провода может повредить провод.

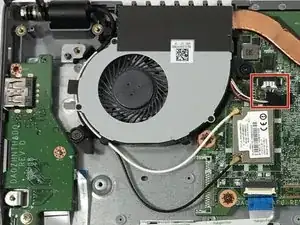

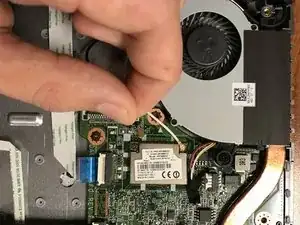

Выведите разъём ленточного кабеля из чёрного гнезда, покачивая его мягко из стороны в сторону пальцами.

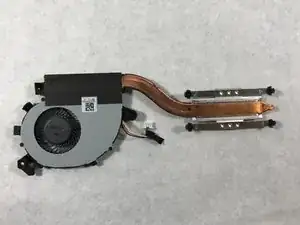

Поднимите корпус вентилятора вверх и выньте его из устройства руками. Следите, чтобы вентилятор не ударился о материнскую плату.

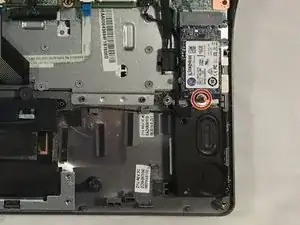

Удалите один винт 6 мм крестовой отверткой Phillips #0.

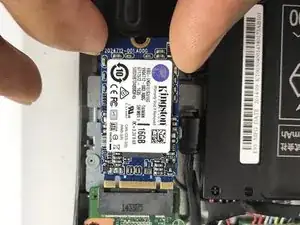

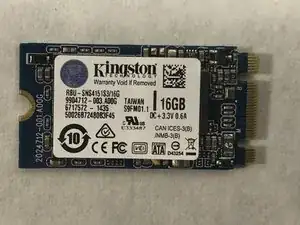

Осторожно извлеките твердотельный накопитель из его слота, сдвинув его вниз, в сторону, противоположную материнской плате.

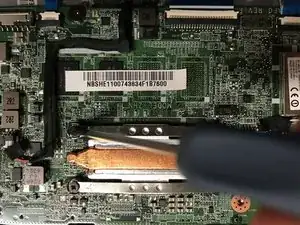

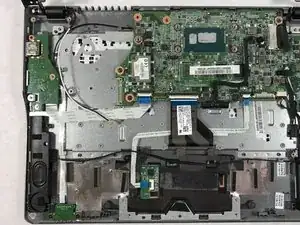

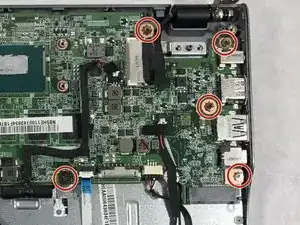

Открутите пять винтов, крепящих материнскую плату к основанию устройства.

Будьте осторожны, материнская плата очень хрупкая.

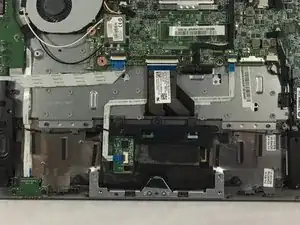

Подтолкните три белые защёлки вверх, осторожно, пальцем или инструментом для поддевания. Защёлки отойдут от синей вкладки на кабелях. Это освободит ленточные кабели, зажатые под защёлкой.

Белые защёлки также прикреплены с одной стороны к чёрной основе. Не пытайтесь отрывать чёрные основы от материнской платы. Это их сломает.

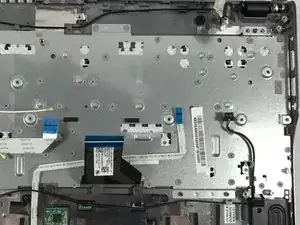

Аккуратно оттяните ленточные кабели от их чёрных основ пальцами. Держите весь кабель за конец с синей вкладкой, но не тяните только за синюю вкладку. Она может оторваться.

Отделите ленту от материнской платы, но оставьте её прикреплённой к проводу, чтобы не повредить провод.

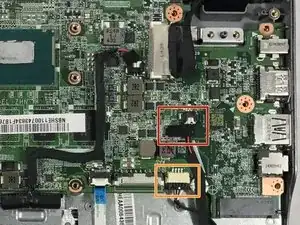

Выведите белый разъём провода из чёрного гнезда, покачивая его мягко из стороны в сторону пальцами.

Выведите чёрный разъём провода из белого гнезда, покачивая его мягко из стороны в сторону пальцами.

Не тяните за провода слишком сильно, они хрупкие.

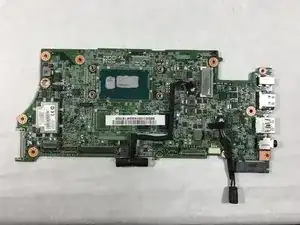

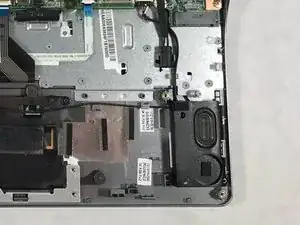

Извлеките материнскую плату из основания устройства.
