Замена материнской платы Acer Aspire V5-571

Выключите ноутбук и извлеките аккумулятор.

Удалите два винта, фиксирующих клавиатуру.

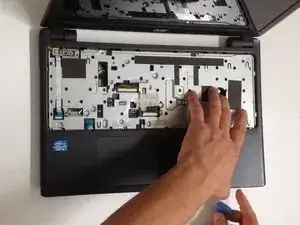

Клавиатура удерживается двумя фиксирующими защёлками под аккумулятором. Используйте заострённый пластиковый инструмент, чтобы освободить клавиатуру.

Снимите клавиатуру и отключите два гибких кабеля:

Гибкий кабель клавиатуры

Гибкий кабель подсветки клавиатуры

Please SUBSCRIBE to my channel ツ

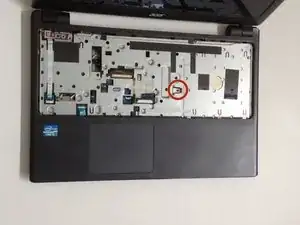

Удалите винт, фиксирующий оптический привод, и аккуратно надавите на привод, чтобы он немного выступил, как на втором снимке.

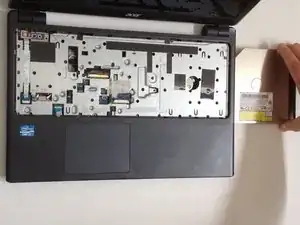

Сдвиньте привод влево и извлеките его.

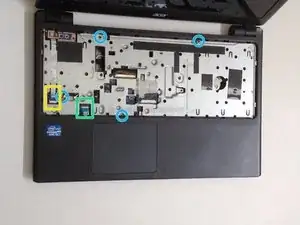

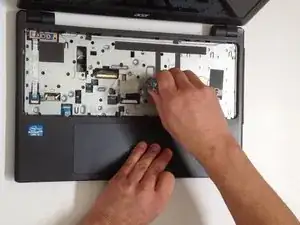

Удалите 4 винта с крестовой головкой и отключите:

Гибкий кабель кнопки питания

Гибкий кабель тачпада

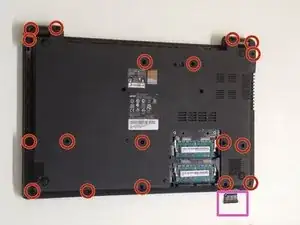

Удалите 18 винтов с крестовой головкой с нижней крышки.

Извлеките любую карту памяти SD из картридера.

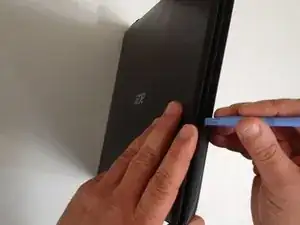

Начните открытие с помощью пластикового монтажного инструмента.

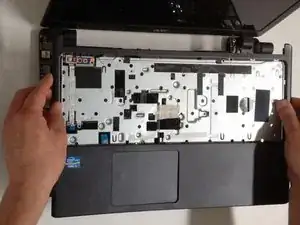

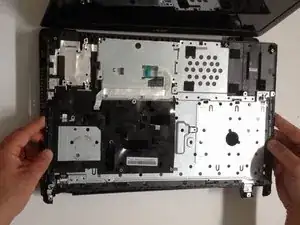

Осторожно разделите верхнюю крышку и снимите её.

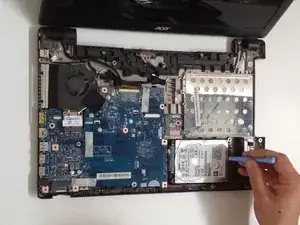

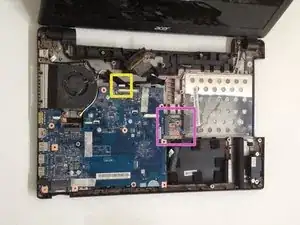

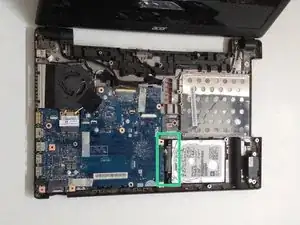

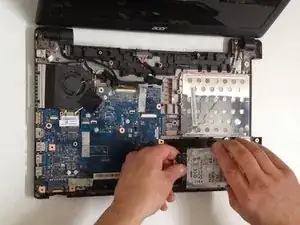

Осторожно извлеките жёсткий диск и отключите от него SATA-кабель.

Please SUBSCRIBE to my channel ツ

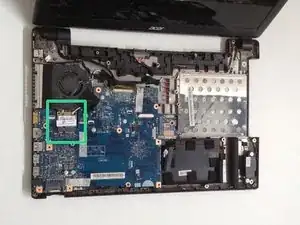

Удалите один винт с крестовой головкой, фиксирующий модуль WLAN, и отсоедините два коаксиальных антенных кабеля.

Извлеките Wi‑Fi карту.

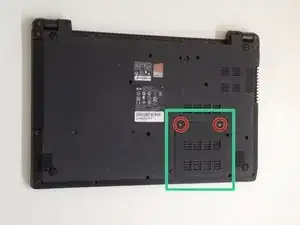

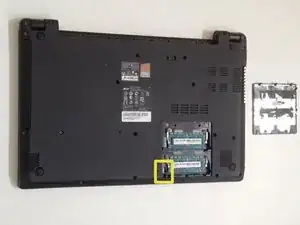

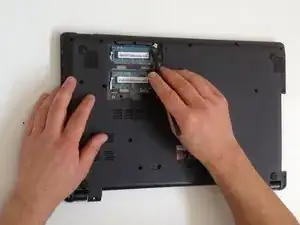

Снимите крышку памяти.

Отключите разъём кабеля динамика.

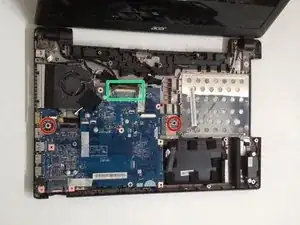

Удалите два винта с крестовой головкой с материнской платы и с SATA‑адаптера оптического привода.

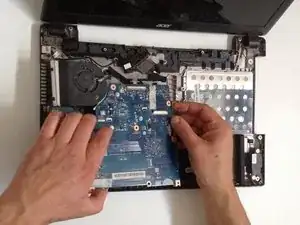

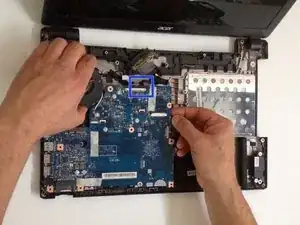

Отключите гибкий кабель ЖК‑дисплея.

Отключите кабель разъёма питания (DC Jack).

Осторожно снимите SATA‑адаптер оптического привода.

Кабель аккумулятора мы отключим при подъёме платы.

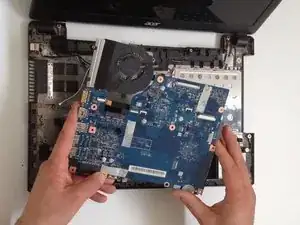

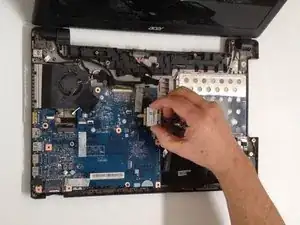

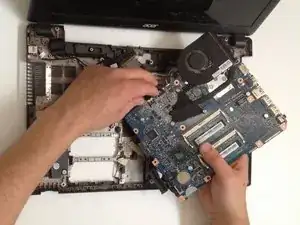

Осторожно поднимите материнскую плату и отключите кабель аккумулятора.
