Acer Aspire V5-572, V5-572G Замена материнской платы

Выключите ноутбук.

Снимите семнадцать винтов Phillips #0.

Если в ноутбуке имеется пластиковый накопительный лоток, извлеките его.

Начиная от отверстия для SD-карты, подденьте между верхней и нижней крышками.

Используйте пластиковые инструменты, чтобы не повредить крышку.

Снимите нижнюю крышку.

Для безопасного ремонта немедленно отключите батарею.

Отведите разъём батареи от жёсткого диска, чтобы отключить её.

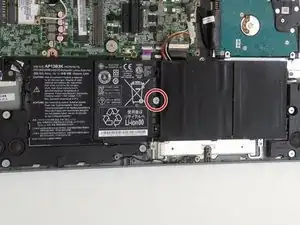

Снимите один винт Phillips 0, крепящий батарею.

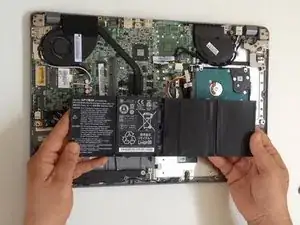

Снимите батарею

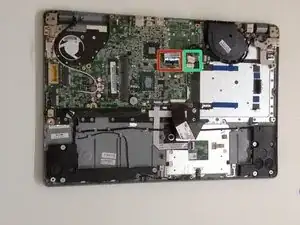

Отключите SATA-кабель от материнской платы.

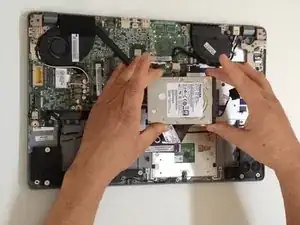

Выньте жёсткий диск и снимите с него SATA-кабель.

Теперь вы можете заменить или обновить жёсткий диск.

Снимите 1× винт и отсоедините два коаксиальных антенных кабеля.

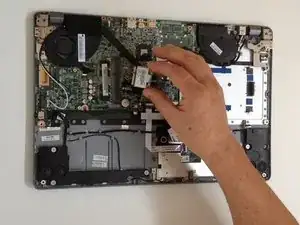

Извлеките Wi‑Fi карту из слота.

Отключите кабель вентилятора.

Снимите три винта с радиатора процессора и один с модуля вентилятора.

При замене системы охлаждения необходимо очистить процессор от старой термопасты и нанести новую.

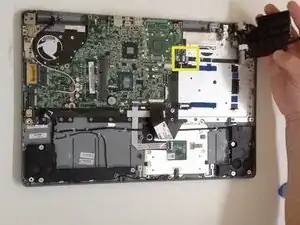

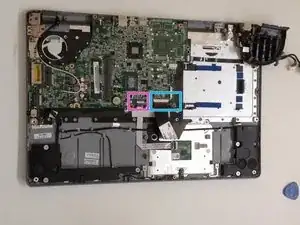

Отключайте по очереди:

гибкий кабель ЖК-дисплея

кабель разъёма питания

гибкий кабель USB-платы

гибкий кабель тачпада

гибкий кабель клавиатуры

Отключите кабели динамиков и микрофона.

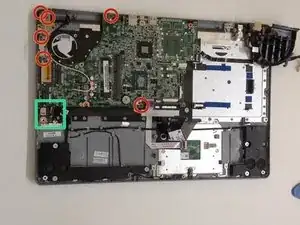

Снимите 6× винтов Phillips: 3× с материнской платы и 3× с петли.

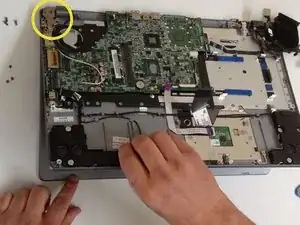

Немного приподнимите ноутбук, чтобы раскрыть петлю.

Ручным усилием откройте петлю до конца.

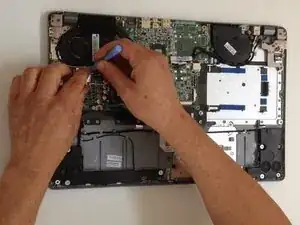

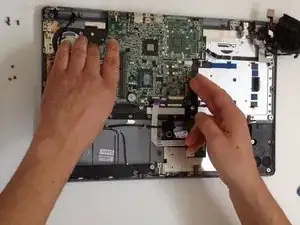

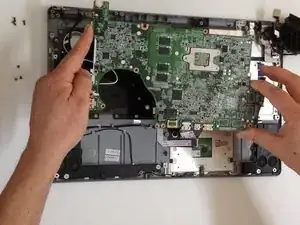

Аккуратно извлеките материнскую плату.
