Замена системы охлаждения Acer Aspire V5-571

Выключите ноутбук и выньте аккумулятор.

Удалите два винта, фиксирующих клавиатуру.

Клавиатура удерживается двумя защёлками под аккумулятором. Используйте острый наконечник пластикового инструмента, чтобы освободить клавиатуру.

Снимите клавиатуру и отключите два ленточных кабеля:

Ленточный кабель клавиатуры

Ленточный кабель подсветки клавиатуры

Please SUBSCRIBE to my channel ツ

Удалите винт, фиксирующий оптический привод, и аккуратно нажмите на привод, чтобы он немного выступил, как на второй фотографии.

Сдвиньте привод влево и извлеките его.

Удалите 4 винта Philips и отключите:

Ленточный кабель кнопки питания

Ленточный кабель тачпада

Снимите 18 винтов Philips с нижней крышки.

Извлеките любую карту памяти SD из кардридера.

Начните поддевание с помощью пластикового инструмента для вскрытия.

Осторожно отделите верхнюю крышку и снимите её.

Аккуратно извлеките жесткий диск и отключите от него SATA-кабель.

Please SUBSCRIBE to my channel ツ

Удалите один винт Philips, фиксирующий модуль Wi‑Fi, и отключите два коаксиальных антенных кабеля.

Снимите Wi‑Fi модуль.

Снимите крышку памяти.

Отключите разъём кабеля динамика.

Удалите два винта Philips с материнской платы и с SATA‑адаптера оптического привода.

Отключите ленточный кабель дисплея.

Отключите кабель питания разъёма постоянного тока.

Аккуратно снимите SATA‑адаптер оптического привода.

Кабель аккумулятора мы отключим, когда поднимем плату.

Осторожно приподнимите материнскую плату и отключите кабель аккумулятора.

Отключите кабель вентилятора.

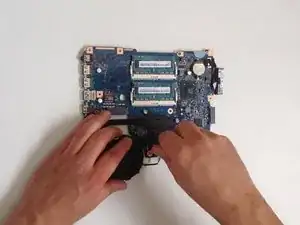

Открутите винты, которые держат систему охлаждения на материнской плате.

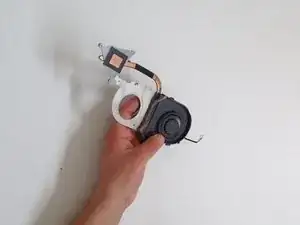

Аккуратно поднимите систему охлаждения вверх.

Используйте безворсовую ткань для очищения старой термопасты.

Если термопаста затвердела, можно использовать плоский конец любого пластикового инструмента, чтобы соскрести её.

Снова протрите поверхность изопропиловым спиртом для очистки тепловой поверхности.

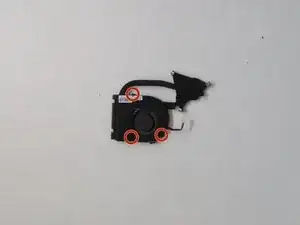

Снимите три винта Philips, удерживавшие кожух вентилятора.

Отклейте черную ленту, которая крепит вентилятор к радиатору.

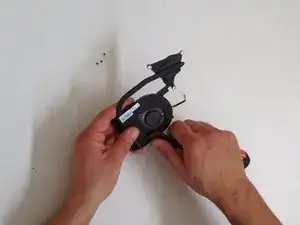

Разблокируйте защёлку и откройте корпус вентилятора.

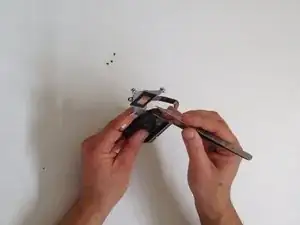

Используйте мягкую щетку и очистите вентилятор и радиатор

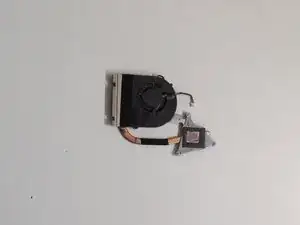

Закройте систему вентилятора.

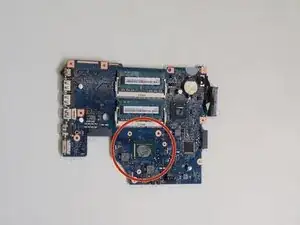

Используйте ту же технику для очистки поверхности процессора от старой термопасты.

Будьте осторожны, если не хотите повредить процессор.

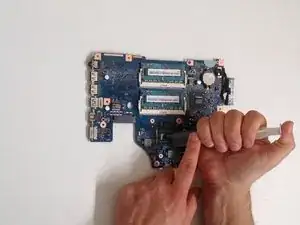

Нанесите небольшое количество термопасты и аккуратно распределите её по всей поверхности процессора.
