Acer Aspire V5-571 Замена SATA кабеля HDD

Выключите ноутбук и извлеките аккумулятор.

Удалите два винта, удерживающие клавиатуру.

Клавиатура зафиксирована двумя защелками под аккумулятором. Используйте острый наконечник пластиковой лопатки, чтобы освободить клавиатуру.

Снимите клавиатуру и отключите два гибких кабеля:

гибкий кабель клавиатуры

гибкий кабель подсветки клавиатуры

Please SUBSCRIBE to my channel ツ

Удалите винт, фиксирующий оптический привод, и аккуратно нажмите на привод, чтобы он слегка выступил, как на втором снимке.

Сдвиньте привод влево и извлеките его.

Удалите 4 винта с крестовой головкой и отсоедините:

гибкий кабель кнопки питания

гибкий кабель тачпада

Снимите 18 винтов с крестовой головкой с нижней крышки.

Извлеките любую карточку памяти SD из кардридера.

Начните разборку с помощью пластикового инструмента для вскрытия.

Осторожно разъедините верхнюю панель и снимите её.

Аккуратно извлеките жесткий диск и отсоедините от него SATA кабель.

Please SUBSCRIBE to my channel ツ

Удалите один винт с крестовой головкой, фиксирующий Wi‑Fi карту, и отсоедините два коаксиальных антенных кабеля.

Извлеките Wi‑Fi карту.

Снимите крышку отсеков памяти.

Отключите разъем кабеля динамиков.

Удалите два винта с крестовой головкой с материнской платы и с SATA‑адаптера оптического привода.

Отключите гибкий кабель LCD‑дисплея.

Отключите кабель питания DC.

Осторожно извлеките SATA‑адаптер оптического привода.

Мы отключим кабель аккумулятора, когда поднимем плату.

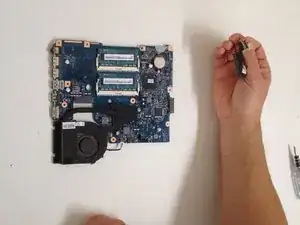

Осторожно поднимите материнскую плату и отключите кабель аккумулятора.

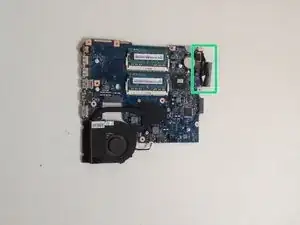

13‑контактный SATA кабель адаптера жесткого диска.

.

.

.

.

.
