Замена жесткого диска Acer Aspire V5-591G-75KE

Acer Aspire V5-591G-75KE оснащен жестким диском Seagate емкостью 1 ТБ, форм-фактором 2,5 дюйма, SATA III, 5400 об/мин.

Если вы заменяете жесткий диск, убедитесь, что он соответствует размерам 2,5 дюйма, чтобы использовать резиновые крепежные кронштейны, которые фиксируют диск на месте.

Шаг 1

Закройте экран и переверните устройство верхней стороной вниз.

Используйте отвертку Phillips #1, чтобы удалить 18 черных винтов с головкой Phillips размером 10 мм, чтобы освободить защитный нижний корпус.

Шаг 2

Сняв винты, переверните устройство обратно и откройте экран.

Запустите пластиковую лопатку вдоль шва лицевой панели, чтобы освободить защитный нижний корпус.

Звуки щелчков нормальны, но принудительное поддевание может повредить деликатные компоненты. Будьте особенно осторожны вблизи портов USB и HDMI.

Шаг 3

Снова закройте экран и переверните ноутбук, чтобы шарнир был направлен от вас.

Не дергайте нижний корпус. Там есть небольшой провод динамика, который соединяет его с материнской платой.

Обращая внимание на маленький провод динамика, осторожно поднимайте только левую сторону нижнего корпуса.

Шаг 4

Используя пару тупых пинцетов, надавите на язычки маленького белого разъема, чтобы отделить его от материнской платы.

Весь нижний корпус должен подняться без сопротивления. Если есть слишком сильное сопротивление, проверьте, сняли ли вы все винты, и снова пройдитесь пластиковым инструментом вдоль лицевой панели.

Шаг 5

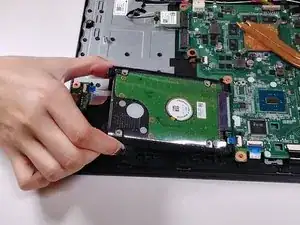

Используя пластиковые язычки, слегка поднимите жесткий диск и потяните влево.

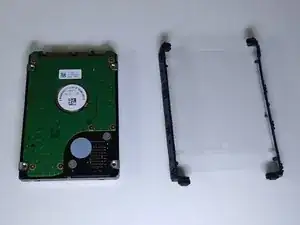

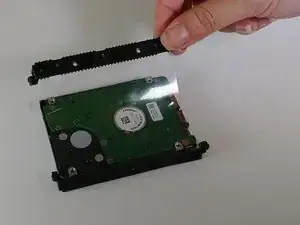

Удалите резиновые

Перевод руководства с ifixit.com
