Acer Aspire V5-571 Замена динамиков
Как разобрать ноутбук и заменить динамики.
____________________________________________________________
Шаг 1
Выключите ноутбук и извлеките аккумулятор.
Удалите два винта, крепящих клавиатуру.
Клавиатура удерживается двумя фиксирующими защёлками под аккумулятором. Используйте острый наконечник пластиковой лопатки, чтобы освободить клавиатуру.
Шаг 2
Снимите клавиатуру и отключите два гибких кабеля:
гибкий кабель клавиатуры
гибкий кабель подсветки клавиатуры
Пожалуйста, подпишитесь на мой канал ツ
Шаг 3
Удалите винт, фиксирующий оптический привод, и аккуратно нажмите на привод, чтобы он немного выступил, как на втором изображении.
Сдвиньте привод влево и извлеките его.
Шаг 4
Удалите 4 винта Phillips и отключите:
гибкий кабель кнопки питания
гибкий кабель тачпада
Удалите 18 винтов Phillips с нижней крышки.
Извлеките любую карту памяти SD из кардридера.
Начните раскрывать корпус с помощью пластиковой лопатки.
Шаг 5
Осторожно отделите верхнюю крышку и снимите её.
Шаг 6
Аккуратно извлеките жёсткий диск и отсоедините от него SATA-кабель.
Пожалуйста, подпишитесь на мой канал ツ
Шаг 7
Удалите один винт Phillips, фиксирующий модуль Wi‑Fi, и отключите два коаксиальных антенных кабеля.
Снимите Wi‑Fi модуль.
Шаг 8
Снимите крышку памяти.
Отсоедините разъём кабеля динамиков.
Шаг 9
Снимите два винта Phillips с материнской платы и с SATA‑адаптера оптического привода.
Отключите гибкий кабель дисплея.
Отключите кабель разъёма питания (DC Jack).
Аккуратно извлеките SATA‑адаптер оптического привода.
Кабель батареи мы отключим, когда поднимем плату.
Шаг 10

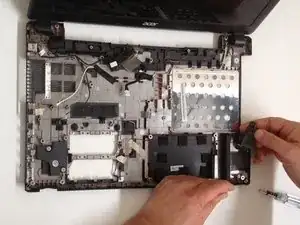

Аккуратно поднимите материнскую плату и отключите кабель батареи.
Шаг 11

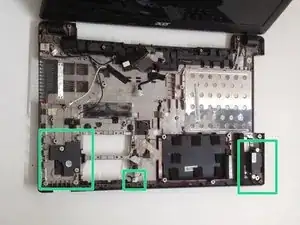

Динамиков два. Каждый из них закреплён двумя винтами Phillips.
.
.
.
.
Вам удалось выполнить операцию успешно?
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
