Замена жгута разъёма питания Acer Aspire V5-591G-75KE

Закройте дисплей и переверните устройство нижней стороной вверх.

Используйте отвёртку Phillips #1, чтобы снять 18 чёрных винтов с головкой Phillips 10 мм, чтобы ослабить защитный нижний кожух.

После снятия винтов переверните устройство в нормальное положение и откройте дисплей.

Проведите пластиковым лопаткообразным инструментом вдоль шва лицевой панели, чтобы ослабить защитный нижний кожух.

Щелчки при отщёлкивании нормальны, но сильное поддевание может повредить хрупкие компоненты. Будьте особенно осторожны вблизи портов USB и HDMI.

Снова закройте дисплей и переверните ноутбук нижней стороной вверх, чтобы петля была от Вас.

Не отрывайте нижний кожух рывком. К материнской плате подключён небольшой провод динамика.

Учитывая наличие небольшого провода динамика, аккуратно поднимите только левую сторону нижнего кожуха.

Используя пинцет с тупыми концами, нажмите на защёлки маленького белого разъёма, чтобы отсоединить его от материнской платы.

Весь нижний кожух должен подняться без сопротивления. Если ощущается сильное сопротивление, проверьте, сняли ли вы все винты, и снова пройдитесь пластиковым лопаткообразным инструментом по лицевой панели.

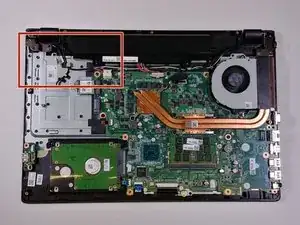

Найдите жгут разъёма питания в верхнем левом квадранте устройства.

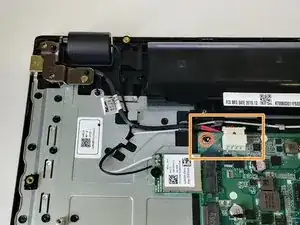

Запомните место, где жгут разъёма питания подключается к материнской плате устройства.

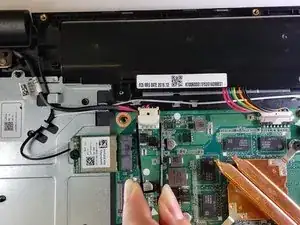

С помощью пинцета с тупыми концами нажмите на боковые защёлки разъёма, чтобы отсоединить жгут от материнской платы.

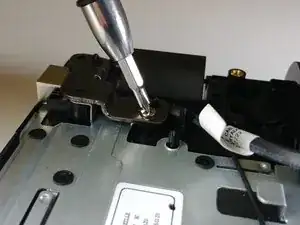

Используя отвёртку Phillips #1, отвинтите единственный винт с головкой Phillips 10 мм, расположенный на петле.

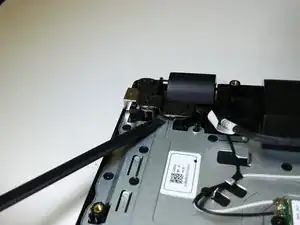

Подденьте лопатку под петлю и приподнимите только настолько, чтобы можно было захватить её пальцами.

Далее поднимайте петлю рукой, чтобы не повредить лопатку.

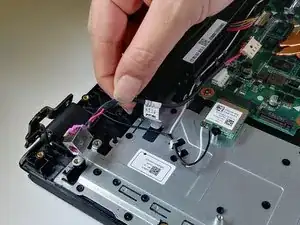

Подденьте лопатку под головку разъёма жгута и поднимайте строго вверх, пока боковые защёлки не выйдут из направляющих по обеим сторонам.

Жгут разъёма питания зафиксирован кусочком ленты, который будет создавать небольшое сопротивление. Поддевание через эту ленту не повредит жгут.

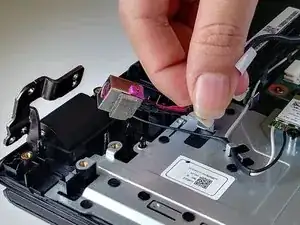

Поднимите и полностью извлеките оставшийся жгут разъёма питания из корпуса.
