Замена материнской платы Acer Aspire R11 R3-131T-C1Z5
В этом руководстве показано, как извлечь материнскую плату с задней стороны ноутбука.
Шаг 1
Переверните ноутбук лицевой стороной вниз так, чтобы задняя крышка была обращена вверх
Отверните двенадцать винтов PH#0 длиной 19,05 мм.
Шаг 2
В левом переднем углу ноутбука, под наклейкой Intel, вставьте острый конец металлической лопатки между клавиатурой и задней крышкой и подденьте их, чтобы разъединить.
Шаг 3
Подсоедините прищепку антикоррозионного браслета к любому металлическому элементу корпуса компьютера.
Важно заземлиться, чтобы избежать статического электричества.
Шаг 4
Найдите большой чёрный прямоугольник в нижней части. Это аккумулятор.
Если вы видите, что аккумулятор выделяет жидкость или вздулся, отойдите от устройства.
Удалите чёрную электрическую ленту с радужного кабеля в верхней части аккумулятора.
Аккуратно потяните за кабель, чтобы отсоединить.
Шаг 5
Удалите два винта PH#0 длиной 12,7 мм. Один из этих винтов находится сверху слева от аккумулятора, другой — сверху справа от аккумулятора.
Снимите аккумулятор
Шаг 6

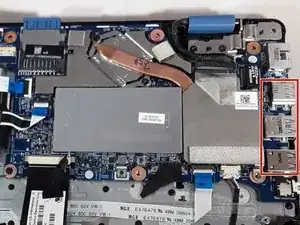

Найдите синюю плату. Её можно опознать по двум USB-портам.
Шаг 7

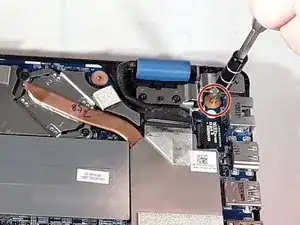

Удалите четыре винта PH#0 длиной 12,7 мм, окружённые медным кольцом.
Шаг 8

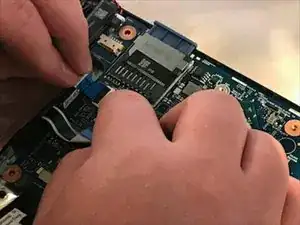

Отстегните и снимите три ленточных кабеля. Ленточные кабели фиксируются белыми защёлками.
Отключите три провода от синей платы.
Шаг 9
Снимите синюю плату.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
