Замена сборки дисплея Acer Aspire R R5-471T-51UN
Если сборка дисплея вашего Acer Aspire R R5-471T-51UN треснула или не отвечает на действия, выполните следующие шаги по её замене.
Перед использованием этого руководства убедитесь, что заменяемая сборка дисплея не имеет трещин или дефектов. Затем переходите к выполнению указанных инструкций.
Шаг 8 требует отключения коаксиальных кабелей от карты Wi‑Fi путём сжатия концов кабелей и медленного их вытягивания. Выполняйте этот шаг осторожно.
Перед началом убедитесь, что компьютер полностью выключен и отключён от любого внешнего источника питания.
Шаг 1
Переверните ноутбук так, чтобы снизу был обращён к вам.
Снимите двенадцать винтов 5 мм крестовой отвёрткой Phillips #0.
Шаг 2
Вставьте медиатор между задней крышкой ноутбука и основанием, затем медленно используйте медиатор, чтобы отжать и снять заднюю крышку.
Шаг 3

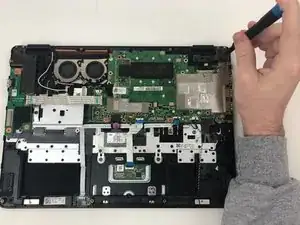

С помощью крестовой отвёртки Phillips #0 снимите два винта 3 мм, крепящие аккумулятор.
Шаг 4
Осторожно сожмите белые концы разъёма кабеля аккумулятора и медленно извлеките его из материнской платы.
Шаг 5
Осторожно поднимите аккумулятор и извлеките его из ноутбука.
Будьте осторожны с литий‑ионным аккумулятором при его извлечении.
Шаг 6

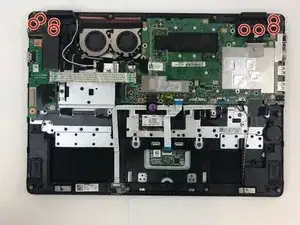

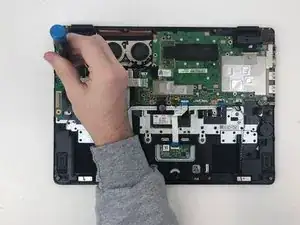

С помощью крестовой отвёртки Phillips #0 отвинтите восемь винтов 5 мм, фиксирующих крепления экрана.
Шаг 7

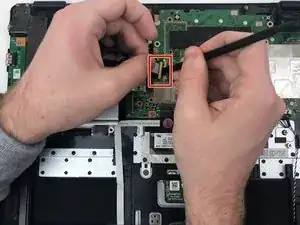

Используя лопатку, поднимите фиксатор ZIF‑разъёма так, чтобы лентовый кабель вышел.
Шаг 8

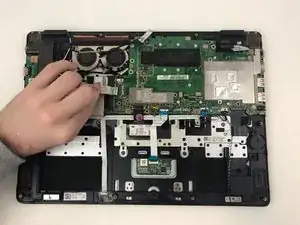

Отключите коаксиальные кабели от карты Wi‑Fi, сжав концы кабелей и медленно вытянув их.

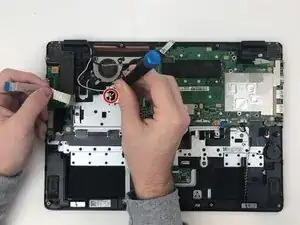

С помощью крестовой отвёртки Phillips #0 отвинтите винт 3 мм, удерживающий карту Wi‑Fi, и извлеките её.

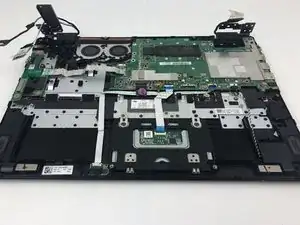

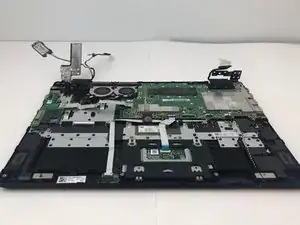

Подденьте крепления дисплея, чтобы они освободились от материнской платы и корпуса.
Шаг 9

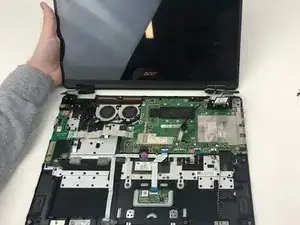

Осторожно снимите сборку дисплея, отделяя её от остальной части ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
