Замена SSD в Acer Aspire R R5-471T-51UN

Ноутбуки

Если вам когда-либо понадобится заменить SSD в вашем Acer Aspire R R5-471T-51UN, то данный гид для вас. Здесь вам понадобятся инструменты, такие как Джимми и отвертка Phillips #0, чтобы отсоединить некоторые компоненты. Шаг 5 требует осторожности при снятии аккумулятора. Прежде чем начать, выключите устройство и отключите его от всех внешних соединений.

Шаг 1

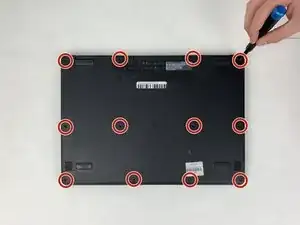

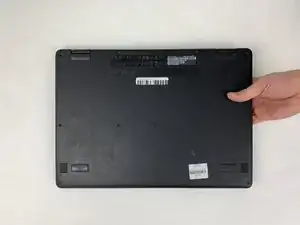

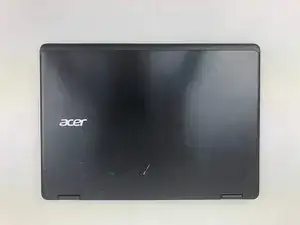

Переверните ноутбук так, чтобы дно было обращено к вам.

Удалите двенадцать винтов 5 мм с помощью отвертки Phillips #0.

Шаг 2

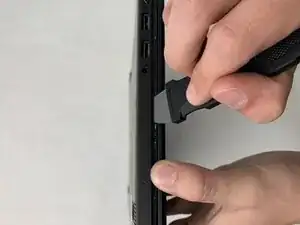

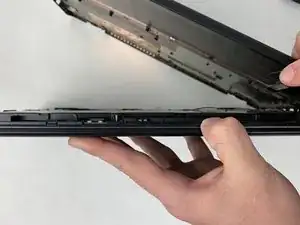

Вставьте Джимми между задней крышкой ноутбука и основанием ноутбука, затем медленно используйте Джимми, чтобы поддеть заднюю крышку ноутбука.

Шаг 3

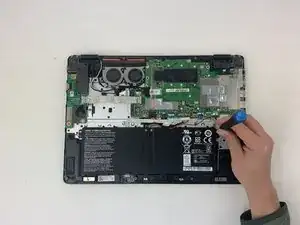

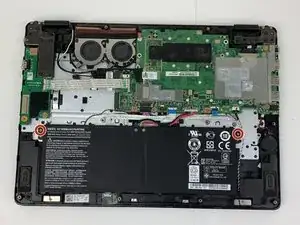

Используя отвертку Phillips #0, удалите два винта 3 мм на аккумуляторе.

Шаг 4

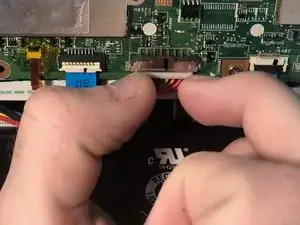

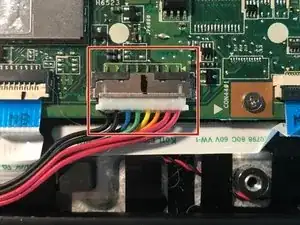

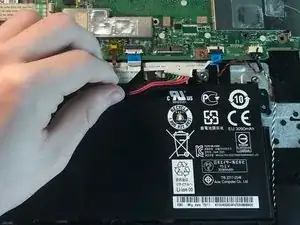

Осторожно сожмите белые концы кабеля подключения аккумулятора и медленно извлеките его из материнской платы.

Шаг 5

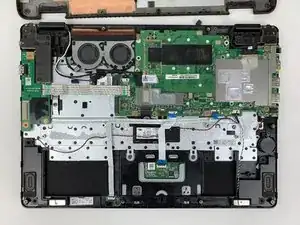

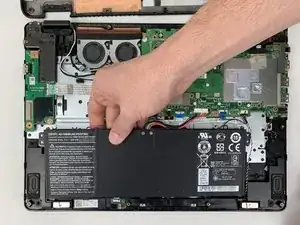

Осторожно извлеките аккумулятор из ноутбука.

Будьте осторожны с литий-ионным аккумулятором при его извлечении.

Шаг 6

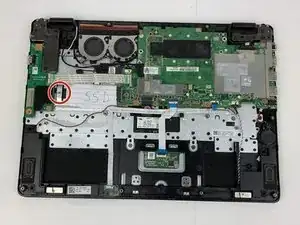

Используя отвертку Phillips #0, открутите единственный винт 5 мм, удерживающий SSD на месте.

Шаг 7

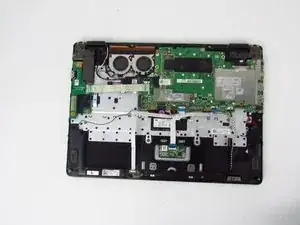

Осторожно вытащите SSD влево и извлеките его из сборки.

Заключение

Для повторной сборки вашего устройства следуйте этим инструкциям в

Перевод руководства с ifixit.com
