Замена петель Acer Aspire R11 R3-131T-C1Z5

Переверните ноутбук таким образом, чтобы его дно было сверху.

Открутите двенадцать винтов PH#0 длиной 19.05 мм.

На левом переднем углу ноутбука, под наклейкой Intel, введите острый конец металлической лопатки между клавиатурой и задней крышкой, чтобы разделить их.

Подключите зажим антистатического браслета к любому металлическому элементу компьютера.

Важно заземлиться, чтобы избежать статического электричества.

Найдите большой черный прямоугольник внизу. Это ваша батарея.

Если вы заметили, что батарея течет или вздувается, отойдите от устройства.

Снимите черную изоленту с кабеля радужного цвета на верху батареи.

Осторожно потяните за кабель, чтобы отключить его.

Открутите два винта PH#0 длиной 12.7 мм. Один из этих винтов расположен сверху с левой стороны батареи, а другой — сверху с правой стороны батареи.

Снимите батарею.

Наверху находятся две серебряные пластины, соединяющиеся с экраном ноутбука. Это ваши петли.

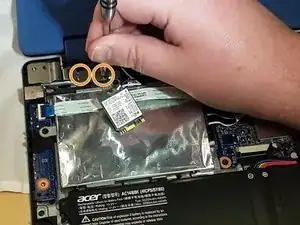

Открутите два винта PH#0 длиной 12.7 мм на каждой петле.

Открутите четыре винта с помощью крестообразной отвертки.

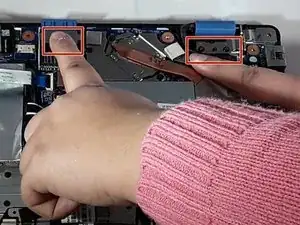

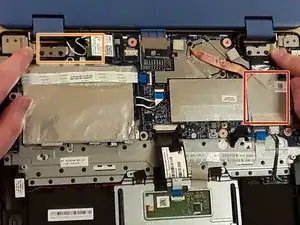

На правой стороне найдите кусок прозрачной ленты, соединенной с системой охлаждения (также называемой радиатором).

Снимите прозрачную ленту с системы охлаждения.

Отключите кабель.

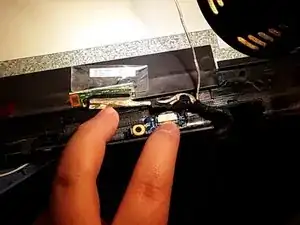

Отключите провод, расположенный над жестким диском, от дисплея.

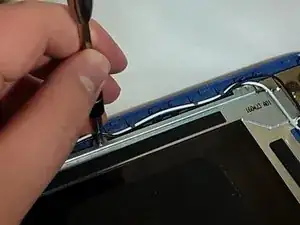

Вставьте конец металлической лопатки в шов, чтобы отделить дисплей от крышки.

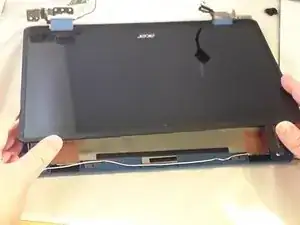

После того как передняя и задняя стороны экрана разъединены, проверьте наличие проводов, которые могут мешать полному разделению. Два провода расположены у петель.

Отключите каждый провод и снимите изоленту, если это необходимо. Все провода экрана, заправленные в пластиковую часть петель, можно извлечь, потянув за ними.

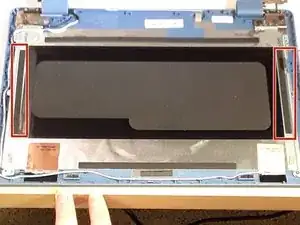

Найдите металлическую петлю с каждой стороны синей части экрана.

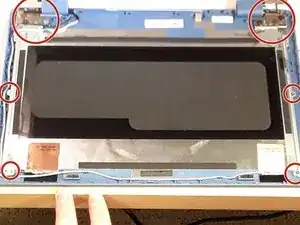

Удалите пять винтов PH#0 длиной 12.7 мм.

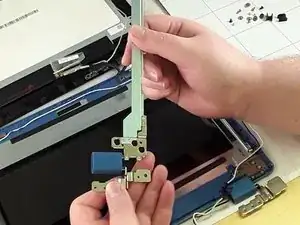

Снимите синий пластиковый элемент, находящийся в верхней части петли.
