Замена экрана Acer Aspire R5-471T-52EE
Это руководство поможет пользователю снять и заменить экран/сенсорный экран на Acer Aspire R5-471T-52EE. Экран может выйти из строя по разным причинам и его может потребоваться заменить, чтобы пользователь снова мог полноценно пользоваться ноутбуком.
Шаг 1
Отключите ноутбук от питания и полностью выключите.
Снимите двенадцать винтов длиной 3 мм с помощью отвертки Phillips #1.
Шаг 2
Расположите петли ноутбука в направлении от себя и аккуратно потяните участок между двумя петлями к себе, пока не почувствуете, что крышка защёлкнулась и отходит.
Снимите заднюю крышку с устройства.
Шаг 3

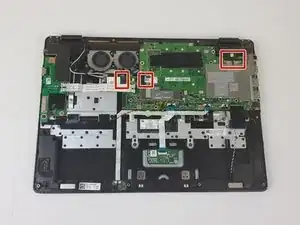

Отключите три провода от материнской платы, которые соединяются с экраном.
Будьте очень осторожны при удалении этих проводов, поскольку разъёмы на материнской плате хрупкие.
Шаг 4

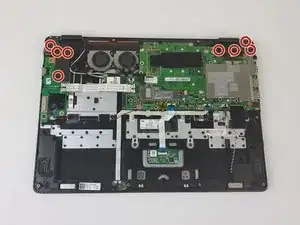

Снимите восемь винтов длиной 3 мм на петлях с помощью отвертки Phillips #1.
Теперь, когда петли отвёрнуты, аккуратно отделите экран и корпус экрана от другой половины компьютера.
Шаг 5

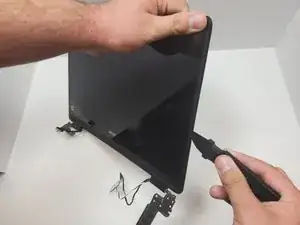

С помощью лопатки или приспособления для вскрытия аккуратно отщёлкните корпус, удерживающий экран. Проводите по линии соединения двух частей корпуса вокруг всего экрана.

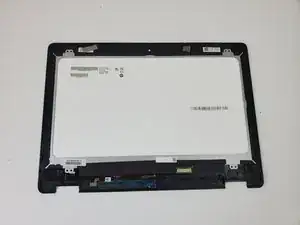

Снимите узел дисплея с устройства.
Заключение
Чтобы установить экран и собрать устройство обратно, выполните эти инструкции в обратном порядке.
