Замена вентилятора Acer Aspire R5-471T-52EE
Вентиляторы устройства предотвращают его перегрев и обеспечивают необходимое охлаждение других компонентов. Если устройство перегревается, возможно, вентиляторы нуждаются в замене. Следуйте инструкциям в этом руководстве, чтобы заменить вентиляторы в ноутбуке.
Шаг 1
Отключите ноутбук от питания и выключите его.
Удалите двенадцать винтов 3 мм с помощью отвертки Phillips #1.
Шаг 2
Поверните ноутбук так, чтобы петли были от Вас, затем осторожно потяните участок между двумя петлями на себя, пока не почувствуете, что крышка отщелкнулась.
Снимите заднюю крышку устройства.
Шаг 3
Удалите семь винтов 3 мм с помощью отвертки Phillips #00.
Шаг 4
После удаления винтов отсоедините семь разъемов от материнской платы.
Учтите, что большинство этих проводов очень тонкие и хрупкие. Отсоединяйте их с лёгкой силой и аккуратно.
Шаг 5
Поднимите маленькую чёрную часть, к которой подключены коннекторы, и отсоедините их от материнской платы.
Возьмите жёлтую ленту, чтобы легко снять соединение с материнской платы, приложив лишь небольшую силу.
Удалите большой чёрный лентовый кабель, аккуратно потянув за белую вкладку на себя.
Удалите большой белый лентовый кабель, потянув вверх за маленькую чёрную вкладку.
Шаг 6
Удалите четыре оставшихся винта, крепящих вентилятор, с помощью отвертки Phillips #00.
Шаг 7

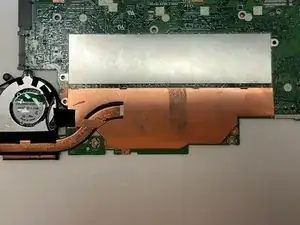

Переверните материнскую плату так, чтобы открылись серебристые и медные крышки.
Используйте инструмент для вскрытия, чтобы аккуратно приподнять медную крышку с платы, подSliding tool подведите инструмент под край и сдвиньте.
Шаг 8

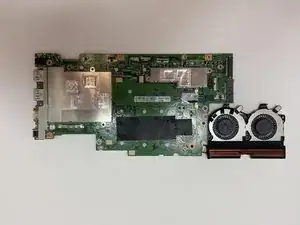

Отключите два силовых кабеля вентиляторов от материнской платы.
Удалите четыре монтажных винта с материнской платы, используя отвертку Phillips #00.
Шаг 9

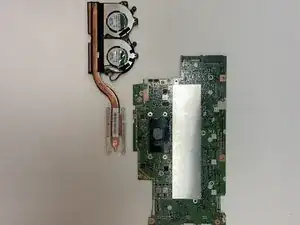

Осторожно извлеките вентиляторы из материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
