Замена M.2 SSD на Dell Inspiron 5570

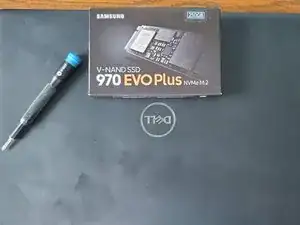

Этот ноутбук можно полностью разобрать, используя только крестовую отвертку. Не требуется много усилий. Далее, когда я говорю «отвертка», я имею в виду крестовую отвертку.

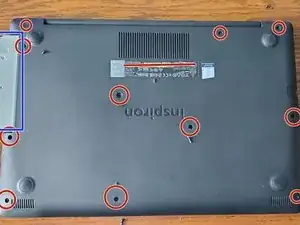

С обратной стороны имеется 13 винтов. Используя отвертку, вы можете удалить 11 из них, отмеченные красным кругом.

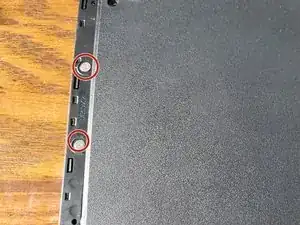

Привод DVD R/W отмечен синим прямоугольником. Удаление его откроет доступ к двум дополнительным серебряным винтам, отмеченным красными кругами. Я рекомендую немного надавить, когда будете пытаться их открутить, из-за их небольшого и тонкого строения.

Двигайтесь медленно, иначе вы сломаете зажим!

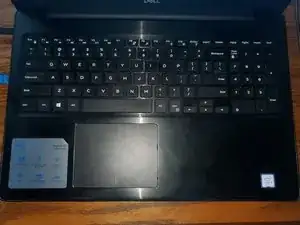

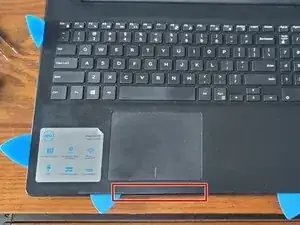

Используя медиаторы или такие же инструменты, аккуратно и медленно вставьте один между двумя слоями ноутбука. Существует нижняя крышка, которая округляется до верхней, и затем подставка для запястья, стыкующаяся с ней на самом краю. Я рекомендую медленно и осторожно вставлять медиатор там, где подставка для запястья углубляется под тачпадом, отмеченным красным прямоугольником.

Осторожно не уходите слишком глубоко и будьте внимательны к портам на ноутбуке. В конце концов, вы сможете открыть ноутбук, как только отделите достаточно нижней крышки от подставки для запястья.

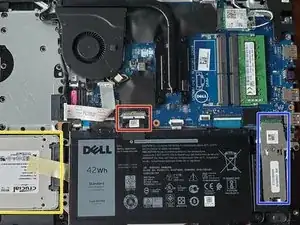

Рекомендуется отключить батарею. Просто тяните за табуляцию на себя, не поднимая вверх. Это отмечено красным.

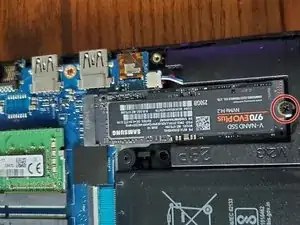

M.2 SSD - Мы будем заменять этот накопитель в данном руководстве.

SATA-накопитель - Проверьте другое руководство для получения инструкций о том, как установить или заменить накопитель здесь.

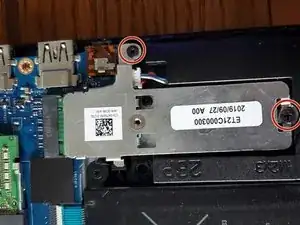

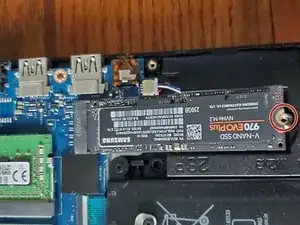

Необходимо удалить 2 винта, отмеченных красным. Используя отвертку, снимите нижний винт и открутите боковой. Боковой винт самозакрывающийся.

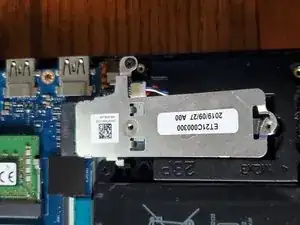

Как только вы открутите оба винта, и SSD поднимется под углом около 15 градусов, вытяните SSD. Вы можете захватить его за сам SSD или за корпус, в котором он находится. Корпус может соскользнуть с SSD, если вы не захватите SSD тоже.

Когда будете готовы, вставьте новый SSD под углом около 15 градусов в слот.
