Замена жесткого диска Dell Inspiron 15-5567

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с вашим компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

ОСТОРОЖНО: Жесткие диски хрупкие. Обращайтесь с жестким диском аккуратно.

ОСТОРОЖНО: Чтобы избежать потери данных, не извлекайте жесткий диск, пока компьютер находится в режиме сна или включен.

Поднимите защёлку и, используя язычок, отсоедините кабель жесткого диска от платы системы.

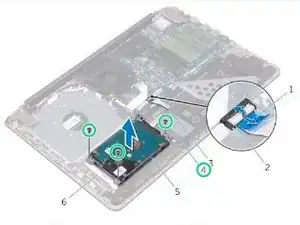

Удалите винты, которые закрепляют узел жесткого диска на подлокотнике и узле клавиатуры.

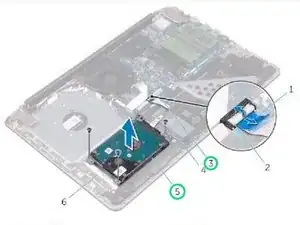

Поднимите узел жесткого диска вместе с его кабелем с подлокотника и узла клавиатуры.

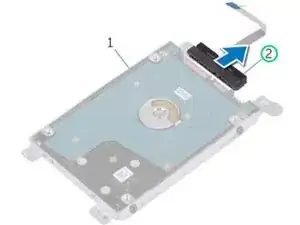

Отсоедините переходник от узла жесткого диска.

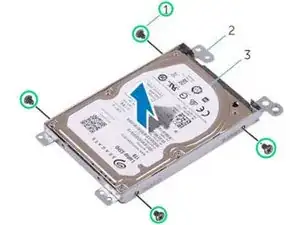

Удалите винты, которые закрепляют кронштейн жесткого диска на самом жестком диске.

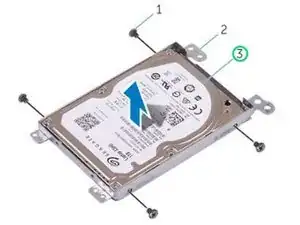

Снимите жесткий диск с кронштейна жесткого диска.

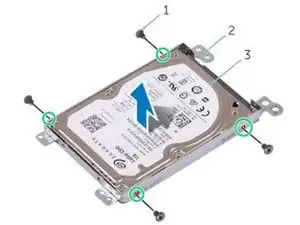

Совместите отверстия под винты на кронштейне жесткого диска с отверстиями под винты на жестком диске.

Верните винты, которые закрепляют кронштейн жесткого диска на жестком диске.

Подсоедините переходник к узлу жесткого диска.

Совместите отверстия под винты на узле жесткого диска с отверстиями под винты на подлокотнике и узле клавиатуры.

Верните винты, которые закрепляют узел жесткого диска на подлокотнике и узле клавиатуры.

Подключите кабель жесткого диска к системной плате и закройте защёлку, чтобы зафиксировать кабель.
