Замена платы ввода/вывода Dell Inspiron 15-5567
Плата ввода/вывода отвечает за чтение и запись данных на любые устройства хранения, которые вы подключаете к компьютеру. Она также считывает информацию из других компонентов компьютера. Обычно ее нужно заменить, если компьютер не может читать или записывать данные на флеш-накопителе, который вы подключили; для замены в Dell Inspiron 15-5567 вам понадобится отвертка Philips #0.
Шаг 1
Расположите ноутбук так, чтобы задняя крышка была направлена вверх и гравировка INSPIRON была читаема (не перевернута).
Удалите 13 винтов M2.5x8мм с помощью отвертки Philips #0.
Удалите два винта M2x4мм с помощью той же отвертки.
Шаг 2
Вставьте пластиковый инструмент для открытия в щель привода CD и приподнимите его.
Вытяните оставшуюся часть рукой.
Шаг 3
Удалите три винта M2x2мм под приводом CD тем же отверткой Philips #0.
Поместите пластиковый инструмент для открытия в щель крышки и поднимите его вверх, чтобы открыть заднюю крышку.
Схватите углы крышки крепко и поднимите ее.
Некоторые части слабее других; открывайте их осторожно с углов.
Шаг 4

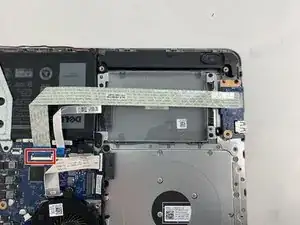

Откройте защёлку кабеля с помощью синего инструмента для открытия, поместив его под защёлку (как на втором изображении) и приподняв вверх.

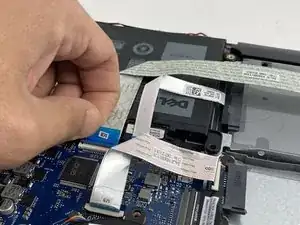

Отключите кабель, потянув за синий язычок.
Шаг 5

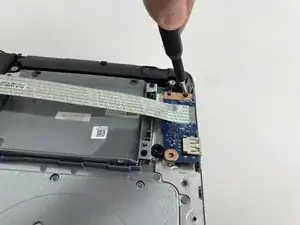

Удалите один винт M2.5x5мм, крепящий плату, с помощью отвертки Philips #0.

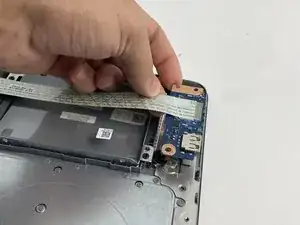

Аккуратно приподнимите плату и удалите ее.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
