Замена экрана Dell Inspiron 15R 5520
В этом руководстве по замене показано, как безопасно снять и установить экран дисплея Inspiron 15R 5520.
Шаг 1
Мы отключаем батарею, чтобы избежать возможного электрического разряда при работе с этой системой.
Переверните устройство задней частью вверх так, чтобы была видна батарея.
Шаг 2
Поместите палец на оба защёлкивающих фиксатора и сдвиньте их наружу.
Схватитесь за выступ и потяните вверх, чтобы снять батарею.
Шаг 3
Положите устройство на стол, как показано.

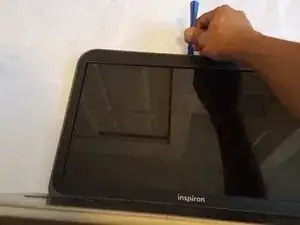

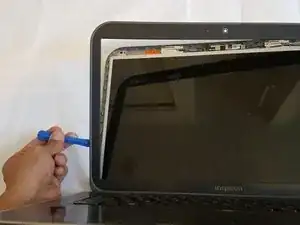

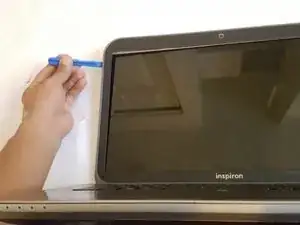

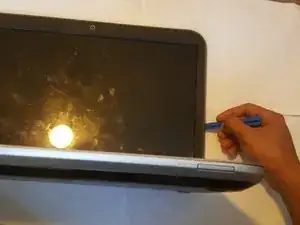

Используйте пластиковый инструмент для вскрытия, чтобы отделить пластиковый корпус со всех сторон.
Шаг 4

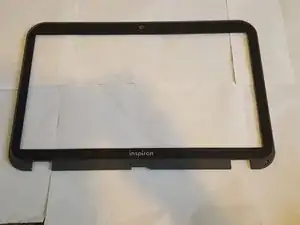

Снимите корпус экрана.
Шаг 5

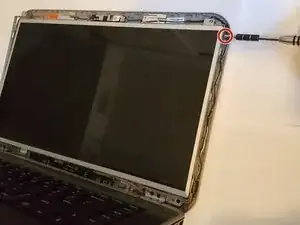

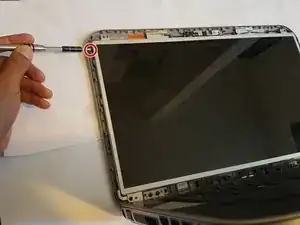

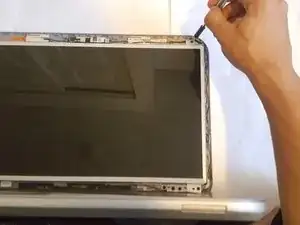

Найдите и снимите два верхних винта длиной 4 мм.
Шаг 6

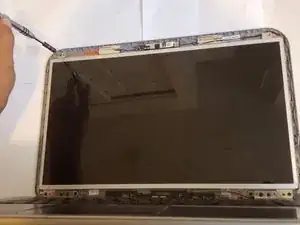

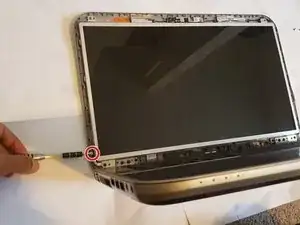

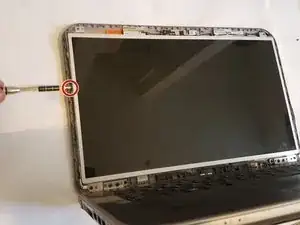

Найдите и снимите три винта длиной 3 мм с левой стороны.
Шаг 7

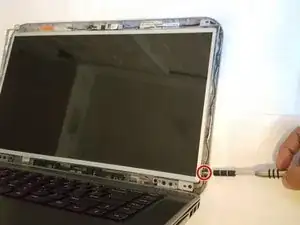

Найдите и снимите три винта длиной 3 мм с правой стороны.
Шаг 8

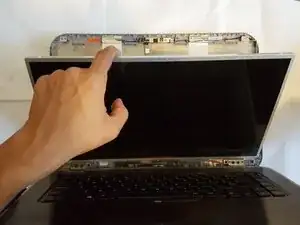

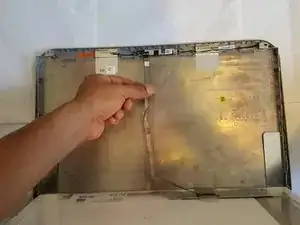

Поднимите дисплей, чтобы открыть доступ к кабелю сзади.
Тяните кабель прямо вниз.
Шаг 9

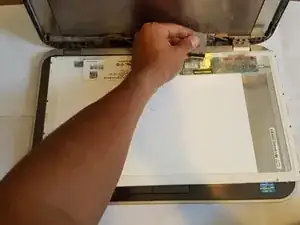

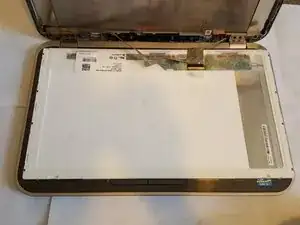

Установите устройство в вертикальное положение и опустите дисплей на клавиатуру.

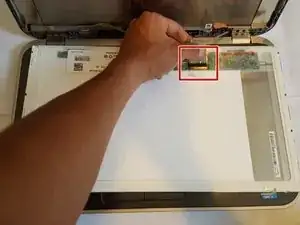

Найдите кабель у основания дисплея.
Осторожно потяните от себя.
Шаг 10

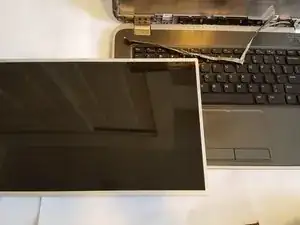

Снимите экран.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
