Замена материнской платы Dell Inspiron 15-5567

Разместите ноутбук крышкой вниз так, чтобы надпись INSPIRON читалась нормально (не перевёрнута).

Выверните 13 винтов M2.5x8мм крестовой отвёрткой Philips #0.

Выверните два винта M2x4мм той же отвёрткой.

Вставьте синий пластиковый инструмент в зазор лотка оптического привода и подденьте его, чтобы открыть.

Остальную часть извлеките вручную, сдвинув её наружу.

Выверните три винта M2x2мм под лотком оптического привода той же крестовой отвёрткой Philips #0.

Поместите синий пластиковый инструмент в зазор крышки и поднимите его вверх, чтобы открыть заднюю крышку.

Крепко возьмите углы крышки и поднимите её наверх.

Некоторые детали более хрупкие; открывайте аккуратно с углов.

ВНИМАНИЕ: Перед работой внутри компьютера прочтите инструкции по технике безопасности, поставлявшиеся с вашим компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».

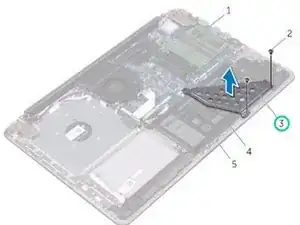

Удалите винты, которые фиксируют скобу аккумулятора к системной плате, подлокотнику и клавиатурному блоку.

Поднимите и снимите скобу аккумулятора.

Выверните винт, который фиксирует аккумулятор к подлокотнику и клавиатурному блоку.

Запомните расположение винта, фиксирующего аккумулятор к подлокотнику и клавиатурному блоку.

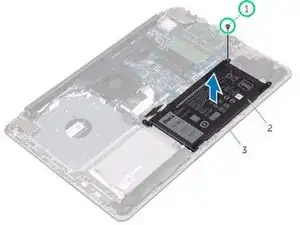

Поднимите аккумулятор и снимите его с подлокотника и клавиатурного блока.

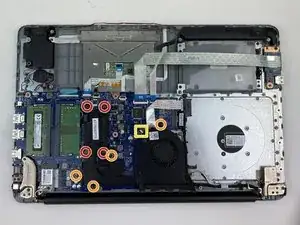

Выверните четыре винта M2.5x5мм, крепящие вентилятор, крестовой отвёрткой Philips #0.

Четыре винта над процессором не выйдут полностью, они просто ослабнут.

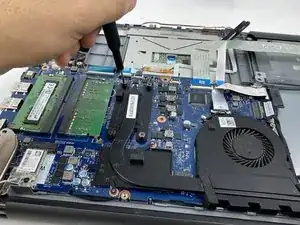

Выверните остальные четыре винта M2x3мм крестовой отвёрткой Philips #0.

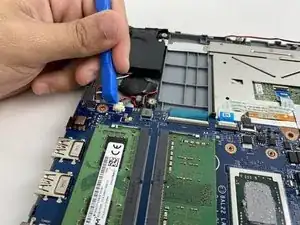

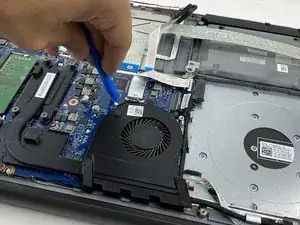

Аккуратно отключите кабель вентилятора от материнской платы с помощью синего пластикового инструмента.

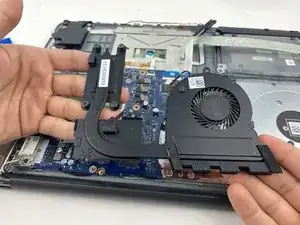

Поднимите вентилятор с его компонентами и снимите его.

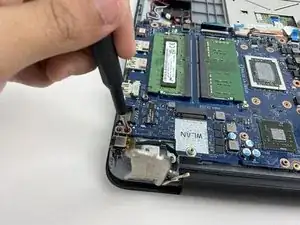

Выверните один винт M2x3мм из скобы, удерживающей плату, крестовой отвёрткой Philips #0.

Поднимите и снимите скобу вручную.

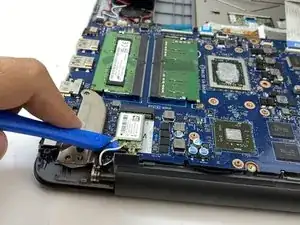

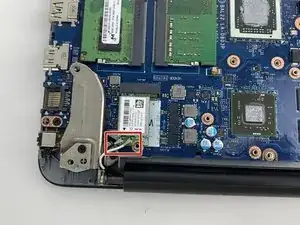

Отключите антеннные кабели, подключенные к плате, с помощью инструмента для поддевания.

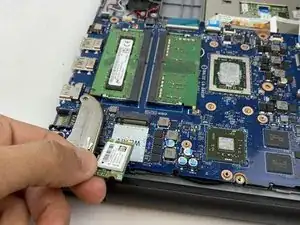

Выдвиньте беспроводную плату из её разъёма и поднимите её вручную, затем снимите.

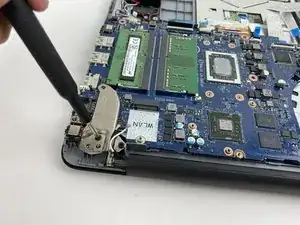

Выверните два винта M2.5x5мм, удерживающие петлю, крестовой отвёрткой Philips #0.

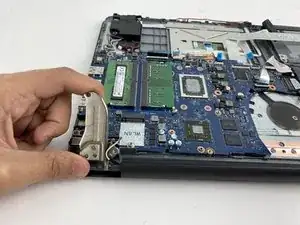

Поднимите петлю вручную, чтобы освободить её от материнской платы.

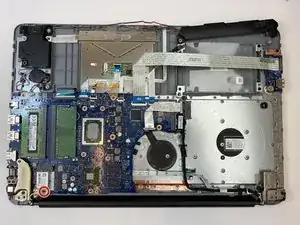

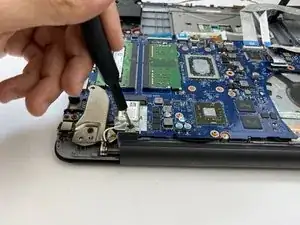

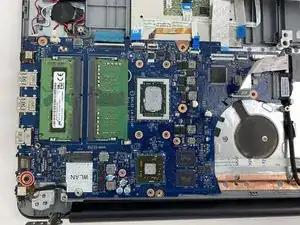

Выверните один винт M2.5x5мм, удерживающий материнскую плату, крестовой отвёрткой Philips #0.

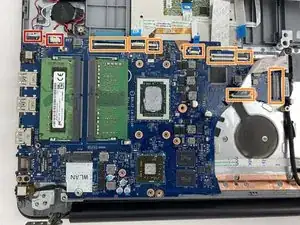

Отключите два кабеля, подключённых к материнской плате, с помощью синего пластикового инструмента.

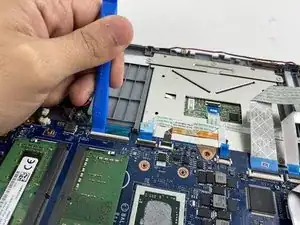

Откройте восемь защёлок для кабелей, поддев защёлку синим инструментом (как на третьем изображении) и поднимая её вверх.

Вытяните кабели, потянув за синие язычки, прикреплённые к кабелям.

Не тяните за сам кабель — вы можете повредить его; используйте синий язычок.

Некоторые защёлки могут открываться труднее других.

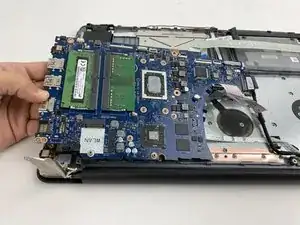

Аккуратно приподнимите материнскую плату.

Не поднимайте материнскую плату резко — снизу ещё могут быть подключены кабели, которые нужно отключить.

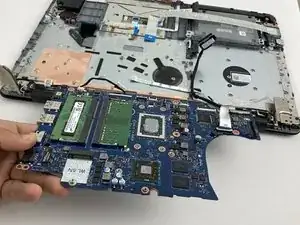

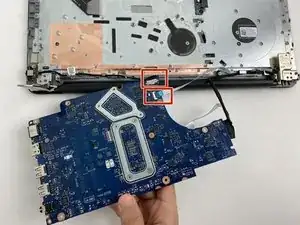

Осторожно переверните материнскую плату.

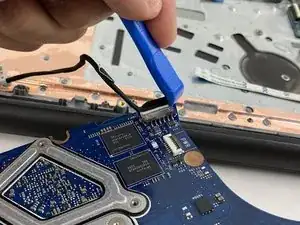

Отключите два кабеля, поместив синий инструмент под одну кромку кабеля (как на третьем изображении) и сдвинув его наружу.

Поднимите и снимите материнскую плату.
