Замена колонок в HP Pavilion 15-p214dx

Положите ноутбук на ровную поверхность днищем вверх. Логотип HP должен быть направлен вниз.

Найдите винт, удерживающий дисковод. Это винт длиной 7 мм, который находится в верхнем левом углу ярлыка на днище компьютера и обозначен символом дисковода.

Удалите этот винт с помощью отвертки Phillips #0.

Поместите ноготь большого пальца между внешней частью дисковода и нижней крышкой ноутбука.

Если Ваш ноготь недостаточно длинный, Вы можете использовать инструмент для поддевания.

Тяните наружу, чтобы выдвинуть дисковод из его слота.

Из-за конструкции слота дисковода при повторной установке дисковод должен быть правильно выровнен. Возможно, потребуется несколько попыток для точной установки.

С помощью магнитной отвертки с насадкой Phillips #0 удалите все видимые винты на нижней стороне ноутбука. Эти винты имеют длину примерно 7,5 мм.

Удалите винты 5,5 мм, удерживающие торцевые накладки. Торцевые накладки расположены слева и справа от батареи.

Эти винты обычно скрыты под резиновыми ножками торцевых накладок, которые не показаны на фотографиях. Чтобы снять ножки, аккуратно подденьте их пластиковым инструментом или плоской отверткой.

Подденьте обе торцевые накладки за соответствующие углы и снимите их.

С помощью отвертки Phillips #0 удалите винт 4,3 мм, который находится под каждой торцевой накладкой.

С помощью отвертки Phillips #0 удалите три винта 5,5 мм на кромке слота дисковода.

На фотографиях эти три винта отсутствуют.

Переверните компьютер так, чтобы нижняя часть теперь была на поверхности. Откройте ноутбук так, как будто Вы собираетесь им пользоваться.

Используйте пластиковый инструмент для поддевания, чтобы отделить верхнюю крышку от нижней.

Будьте осторожны при поддевании крышки — она подвержена изгибам и трещинам.

Существует несколько кабелей, соединяющих верхнюю крышку с материнской платой, которые необходимо отключить перед полным снятием крышки.

Поднимая верхнюю крышку, отведите фиксатор, удерживающий кабель клавиатуры.

Вытяните кабель из разъёма.

Отведите фиксатор, удерживающий кабель тачпада.

Извлеките кабель тачпада из разъёма.

Отведите фиксатор, удерживающий кабель кнопки питания.

Отключите кабель кнопки питания от разъёма.

Осторожно приподнимите верхнюю крышку и снимите её с компьютера.

Обратите внимание, что материнская плата соединена с несколькими компонентами компьютера, которые необходимо сначала отключить.

Используйте пластиковый инструмент для поддевания, чтобы отсоединить кабель динамиков от материнской платы, надавив на подключённый разъём кабеля динамиков.

Отсоедините кабель питания материнской платы, сняв винты 5,5 мм, показанные на первой картинке справа, используя отвертку Phillips #0 для их удаления.

Снимите металлическую крышку, чтобы освободить кабель питания материнской платы.

Отведите фиксатор, удерживающий кабель дисплея.

Осторожно отсоедините и извлеките кабель дисплея.

Отключите кабель дисковода, отведя фиксатор.

Повторите тот же шаг для кабеля жесткого диска.

Обратите внимание: полностью извлекать жесткий диск не требуется — достаточно отсоединить его кабель от материнской платы.

Удалите винты 7 мм, фиксирующие материнскую плату компьютера.

Используя магнитную отвертку с крестообразным наконечником Phillips #0, выкрутите все видимые винты в углах материнской платы ноутбука.

После того как материнская плата демонтирована и все кабели отключены, извлеките материнскую плату из устройства.

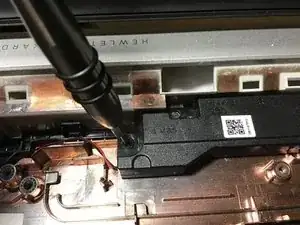

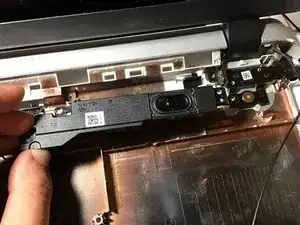

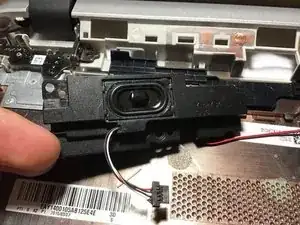

Снимите динамики, открутив отмеченные винты длиной 5,5 мм.

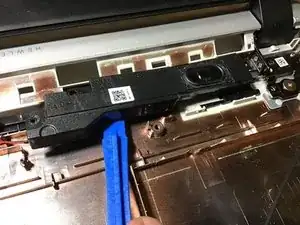

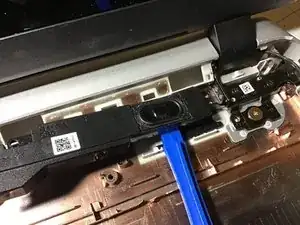

Используйте пластиковый медиатор для поддевания левого динамика и извлеките его из посадочного места.

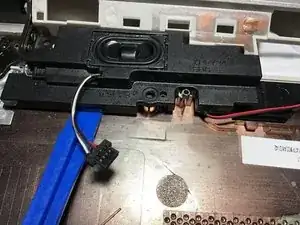

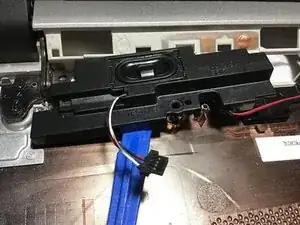

Повторите описанный выше шаг для правого динамика.
