Замена сканера отпечатков пальцев Lenovo Yoga 720

Перед началом работы обязательно выключите ноутбук и разрядите аккумулятор до 25%.

Поверните устройство, чтобы были видны винты.

Выкрутите семь коротких винтов Torx T5.

Выкрутите три длинных винта Torx T5.

Начните с порта USB: используйте инструмент для вскрытия, чтобы аккуратно поддеть корпус.

Убедитесь, что вы поддеваете именно крышку, а не металлический экран вокруг порта USB.

Поддевайте вдоль ноутбука в том порядке, который указан стрелками.

НЕ поддевайте верхнюю сторону — это может повредить корпус. Действуйте строго по направлению стрелок.

Поднимите корпус с нижней стороны. НЕ с той стороны, где находятся петли.

Когда почувствуете сопротивление, не пытайтесь продолжать поднимать — это может повредить корпус.

Как только почувствуете сопротивление, аккуратно потяните корпус на себя (в сторону от петель).

Снимите корпус.

Это аккумулятор. В руководствах по другим компонентам его снимают, поскольку неудобно подключать или отключать, когда он закреплен винтами.

Будьте осторожны, чтобы не замкнуть цепи на материнской плате — аккумулятор нельзя отключить перед снятием.

Выкрутите четыре винта J1 Philips.

Выкрутите один винт J1 Philips.

Не перепутайте винты. Если поставить длинный винт туда, где должен быть короткий, вы повредите экран вокруг клавиатуры.

Слегка приподнимите аккумулятор пластиковым инструментом.

Не вынимайте аккумулятор полностью — он всё ещё подключён к материнской плате.

НЕ прокалывайте и не деформируйте аккумулятор — он может загореться или даже взорваться.

Потяните аккумулятор на себя, пока не получится доступ к проводу.

Аккуратно потяните и пошевелите провод, пока он не выйдет из разъёма.

Снимите аккумулятор.

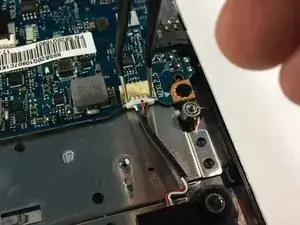

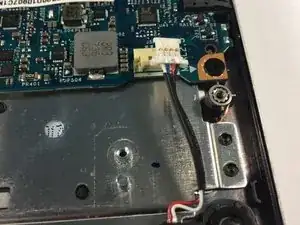

Отсоедините динамики.

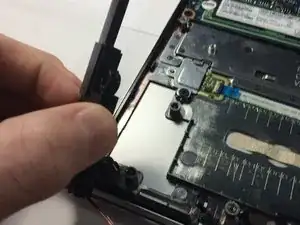

Снимите левый динамик.

Удалите клейкую ленту.

Используйте язычок для снятия.

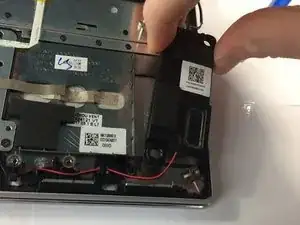

Снимите правый динамик.

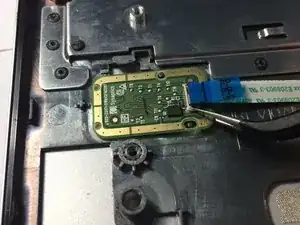

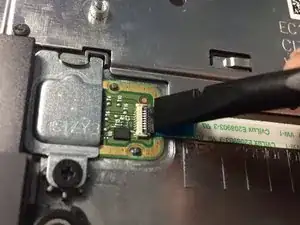

Используя лопатку, поднимите чёрный разъём ZIF-сокета на конце ленты, подключённой к сканеру отпечатков пальцев.

Убедитесь, что вы поднимаете именно язычок, а не сам сокет! Если вы потянете сокет, вы повредите материнскую плату. Ознакомьтесь с правильным отключением кабеля в этом руководстве.

Отсоедините кабель от разъёма.

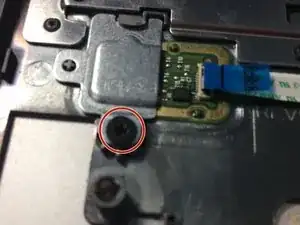

Выкрутите один винт JIS1, закрепляющий кронштейн.

Снимите кронштейн.

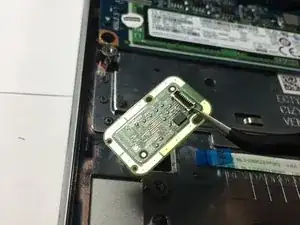

Снимите сканер отпечатков пальцев.
